उत्पाद विवरण:
|
| उत्पाद का नाम: | पीपीटीसी थर्मिस्टर | रेटेड वोल्टेज:: | 60V 72V डीसी |
|---|---|---|---|
| करंट रोकें:: | 0.05ए-5ए | तोड़ने की क्षमता:: | कम |
| अधिकतम आवेग वोल्टेज:: | 60 वी / 72 वी | उत्पाद का नामः: | रीसेट करने योग्य फ्यूज पीपीटीसी |
| रंग: | पीला | आकार（अधिकतम）: | 3.1 मिमी |
| उच्च प्रकाश:: | 72V इनलाइन रीसेट करने योग्य फ़्यूज़, DIP इनलाइन रीसेट करने योग्य फ़्यूज़, 60V रीसेट करने योग्य प्लग | आवेदनः: | संचार तंत्र |
| उपयोगः: | विद्युत पीटीसी, पीपीटीसी रीसेट करने योग्य फ्यूज | ||
| प्रमुखता देना: | 72V PPTC रीसेट करने योग्य फ़्यूज़,पीला 60V PPTC रीसेट करने योग्य फ़्यूज़,60V PPTC थर्मिस्टर |
||

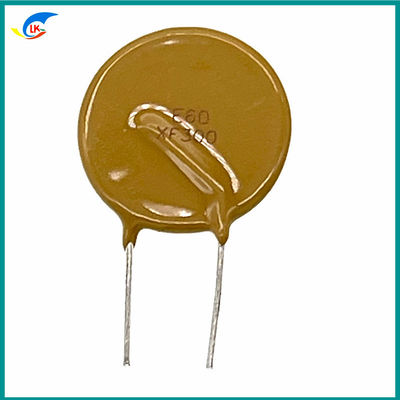

60V 72V PPTC रीसेट करने योग्य फ्यूज 60V-375 60V-200 60V-400 60V-300 60V-600 72V-500 और अधिक
लीड मुक्त और हेलोजन मुक्त पर्यावरण संरक्षण उत्पाद ROHS ((2011/65/EU) HF ((EN14582) पता लगाने के मानक को पूरा करते हैं। आवेदन का दायराः विभिन्न इलेक्ट्रॉनिक उत्पादों में व्यापक रूप से उपयोग किया जाता है।
उत्पाद की विशेषताएंः कम वोल्टेज, कम वर्तमान, कम प्रतिरोध, कम यात्रा समय, कार्य करंटः 0.05A~4.00A
कामकाजी वोल्टेजः 60.0 वीडीसी
कार्य वातावरण का तापमान: -40°C~85°C सुरक्षा प्रमाणन: UL लंबित है।
|
मॉडल |
काम करने वाली बिजली प्रेस करना |
अधिकतम बिजली प्रवाह |
बिजली का रखरखाव प्रवाह |
ट्रिपिंग बिजली प्रवाह |
उपभोग्य कार्य दर |
अधिकतम वर्तमान यात्रा समय |
प्रतिरोध सीमा |
|||
| वी अधिकतम | इमेक्स | मैं रख रहा हूँ | मैं टकरा जाता हूँ | पीडी | विद्युत धारा | समय | रिमिन | रिमैक्स | आर1मैक्स | |
| (Vdc) | (A) | (A) | (A) | (डब्ल्यू) | (A) | (सेक) | (डब्ल्यू) | (डब्ल्यू) | (डब्ल्यू) | |
| 60R005 | 60 | 40 | 0.05 | 0.10 | 0.30 | 0.25 | 5.0 | 16.0 | 26.0 | 30.0 |
| 60R010 | 60 | 40 | 0.10 | 0.20 | 0.38 | 0.50 | 4.0 | 2.50 | 4.50 | 6.00 |
| 60R017 | 60 | 40 | 0.17 | 0.34 | 0.48 | 0.85 | 3.0 | 2.00 | 3.20 | 4.50 |
| 60R020 | 60 | 40 | 0.20 | 0.40 | 0.41 | 1.00 | 2.2 | 1.50 | 2.84 | 3.80 |
| 60R025 | 60 | 40 | 0.25 | 0.50 | 0.45 | 1.25 | 2.5 | 1.00 | 1.95 | 2.80 |
| 60R030 | 60 | 40 | 0.30 | 0.60 | 0.49 | 1.50 | 3.0 | 0.76 | 1.36 | 1.80 |
| 60R040 | 60 | 40 | 0.40 | 0.80 | 0.56 | 2.00 | 3.8 | 0.52 | 0.86 | 1.10 |
| 60R050 | 60 | 40 | 0.50 | 1.00 | 0.77 | 2.50 | 4.0 | 0.41 | 0.77 | 1.00 |
| 60R065 | 60 | 40 | 0.65 | 1.30 | 0.88 | 3.25 | 5.3 | 0.27 | 0.48 | 0.60 |
| 60R075 | 60 | 40 | 0.75 | 1.50 | 0.92 | 3.75 | 6.3 | 0.28 | 0.40 | 0.63 |
| 60R090 | 60 | 40 | 0.90 | 1.80 | 0.99 | 4.50 | 7.2 | 0.14 | 0.31 | 0.42 |
| 60R110 | 60 | 40 | 1.10 | 2.20 | 1.50 | 5.50 | 8.2 | 0.14 | 0.25 | 0.33 |
| 60R135 | 60 | 40 | 1.35 | 2.70 | 1.70 | 6.75 | 9.6 | 0.12 | 0.19 | 0.26 |
| 60R160 | 60 | 40 | 1.60 | 3.20 | 1.90 | 8.00 | 11.4 | 0.09 | 0.14 | 0.19 |
| 60R185 | 60 | 40 | 1.85 | 3.70 | 2.10 | 9.25 | 12.6 | 0.08 | 0.12 | 0.16 |
| 60R250 | 60 | 40 | 2.50 | 5.00 | 2.50 | 12.50 | 15.6 | 0.05 | 0.09 | 0.13 |
| 60R300 | 60 | 40 | 3.00 | 6.00 | 2.80 | 15.00 | 19.8 | 0.04 | 0.06 | 0.09 |
| 60R375 | 60 | 40 | 3.75 | 7.50 | 3.20 | 18.75 | 24.0 | 0.03 | 0.05 | 0.08 |
| 60R400 | 60 | 40 | 4.00 | 8.00 | 3.20 | 20 | 20 | 0.014 | 0.038 | 0.06 |
V अधिकतम = अधिकतम वोल्टेज जो घटक नामित धारा के तहत सहन कर सकता है। I अधिकतम = अधिकतम वर्तमान जो घटक नामित धारा के तहत सहन कर सकता है।
I hold = अधिकतम वर्तमान जब उत्पाद 25°C पर स्थिर वायु वातावरण में नहीं चलता है। I trip = 25°C पर स्थिर वायु वातावरण में न्यूनतम संचालन वर्तमान।
Pd = 25°C पर स्थिर हवा के वातावरण में क्रिया की स्थिति में उत्पाद की बिजली की खपत। Rimin/max = 25°C पर प्रारंभिक प्रतिरोध (वेल्डिंग से पहले) ।
R1max = 25°C पर एक घंटे तक वेल्डिंग के बाद अधिकतम प्रतिरोध।
सावधानीः निर्दिष्ट रेटिंग से अधिक संचालन के परिणामस्वरूप क्षति और चाप और लौ हो सकती है।
|
|
|
मॉडल |
परिवेश का परिचालन तापमान | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| 60R005 | 0.080 | 0.070 | 0.060 | 0.050 | 0.040 | 0.035 | 0.030 | 0.025 | 0.020 |
| 60R010 | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 |
| 60R017 | 0.26 | 0.23 | 0.20 | 0.17 | 0.14 | 0.12 | 0.11 | 0.09 | 0.07 |
| 60R020 | 0.31 | 0.27 | 0.24 | 0.20 | 0.16 | 0.14 | 0.13 | 0.11 | 0.08 |
| 60R025 | 0.39 | 0.34 | 0.30 | 0.25 | 0.20 | 0.18 | 0.16 | 0.14 | 0.10 |
| 60R030 | 0.47 | 0.41 | 0.36 | 0.30 | 0.24 | 0.22 | 0.19 | 0.16 | 0.12 |
| 60R040 | 0.62 | 0.54 | 0.48 | 0.40 | 0.32 | 0.29 | 0.25 | 0.22 | 0.16 |
| 60R050 | 0.78 | 0.68 | 0.60 | 0.50 | 0.41 | 0.36 | 0.32 | 0.27 | 0.20 |
| 60R065 | 1.01 | 0.88 | 0.77 | 0.65 | 0.53 | 0.47 | 0.41 | 0.35 | 0.26 |
| 60R075 | 1.16 | 1.02 | 0.89 | 0.75 | 0.61 | 0.54 | 0.47 | 0.41 | 0.30 |
| 60R090 | 1.40 | 1.22 | 1.07 | 0.90 | 0.73 | 0.65 | 0.57 | 0.49 | 0.36 |
| 60R110 | 1.71 | 1.50 | 1.31 | 1.10 | 0.89 | 0.79 | 0.69 | 0.59 | 0.44 |
| 60R135 | 2.09 | 1.84 | 1.61 | 1.35 | 1.09 | 0.97 | 0.85 | 0.73 | 0.54 |
| 60R160 | 2.48 | 2.18 | 1.90 | 1.60 | 1.30 | 1.15 | 1.01 | 0.86 | 0.64 |
| 60R185 | 2.87 | 2.52 | 2.20 | 1.85 | 1.50 | 1.33 | 1.17 | 1.00 | 0.74 |
| 60R250 | 3.88 | 3.40 | 2.98 | 2.50 | 2.03 | 1.80 | 1.58 | 1.35 | 1.00 |
| 60R300 | 4.65 | 4.08 | 3.57 | 3.00 | 2.43 | 2.16 | 1.89 | 1.62 | 1.20 |
| 60R375 | 5.81 | 5.10 | 4.46 | 3.75 | 3.04 | 2.70 | 2.36 | 2.03 | 1.50 |
| 60R400 | 6.20 | 5.44 | 4.76 | 4.00 | 3.24 | 2.88 | 2.52 | 2.16 | 1.60 |
R = ट्रेडमार्क
60= 60 Vrms कार्यरत वोल्टेज
135 = 1.35A स्टैंडिंग करंट
XXX= दिनांक Y= कारखाने का कोड
|
मॉडल |
ए | बी | सी | D | ई | पिन |
ग्राफ |
|
| मैक्स. | मैक्स. | टाइप करें। | मिनट. | मैक्स. | रेखा विरूपण | तार की छड़ी | ||
| 60R005 | 5.7 | 10.5 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 2 |
| 60R010 | 5.7 | 10.5 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | अंजीर घन्टा 1 |
| 60R017 | 5.9 | 11.2 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 60R020 | 5.9 | 11.2 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 60R025 | 6.1 | 11.4 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 60R030 | 7.6 | 13.4 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 60R040 | 7.7 | 13.6 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 60R050 | 7.9 | 13.7 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 60R065 | 9.7 | 14.5 | 3.1 | 7.6 | 5.1 | 0.60 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 60R075 | 10.7 | 15.5 | 3.1 | 7.6 | 5.1 | 0.60 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 60R090 | 11.7 | 16.5 | 3.1 | 7.6 | 5.1 | 0.60 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 60R110 | 13.0 | 16.7 | 3.1 | 7.6 | 5.1 | 0.80 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 2 |
| 60R135 | 15.7 | 17.6 | 3.1 | 7.6 | 5.1 | 0.80 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 2 |
| 60R160 | 16.7 | 19.7 | 3.1 | 7.6 | 5.1 | 0.80 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 2 |
| 60R185 | 17.8 | 22.9 | 3.1 | 7.6 | 5.1 | 0.80 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 2 |
| 60R250 | 21.3 | 23.5 | 3.1 | 7.6 | 10.2 | 0.80 | डिब्बाबंद | चित्र 2 |
| 60R300 | 24.9 | 27.4 | 3.1 | 7.6 | 10.2 | 0.80 | डिब्बाबंद | चित्र 2 |
| 60R375 | 28.5 | 32.5 | 3.1 | 7.6 | 10.2 | 0.80 | डिब्बाबंद | चित्र 2 |
| 60R400 | 21 | 26 | 3.1 | 7.6 | 10.2 | 0.80 | डिब्बाबंद | चित्र 2 |
सीसा की मिलाप क्षमताः MIL-STD-202, विधि 208E.
उत्पादः उत्पाद के लेबल पर लोगो, नामित धारा, नामित वोल्टेज और दिनांक कोड के साथ चिह्नित है।
| आदेश की जानकारी | पैकिंग | |||||
| 60 | 185 | K या S | आर या यू | मॉडल | रील क्यू'टी | बैग क्यू'टी |
| रेडियल प्रकार | रुको | K=किंक लीड्स | R= टेप और | 60R010 ~ 60R090 | 3000 | 500 |
| 60 वी | वर्तमान | रील | 60R017 | 2500 | 500 | |
| (A) | S=सिधा | U= थोक | 60R110 ~ 60R185 | 1500 | 500 | |
| लीड | पैक किया | 60R250 ~ 60R375 | - | 500 |
ईआईए 468 बी मानक के अनुसार टेप और रील पैकेजिंग।
आदरपूर्वक सूचित करना
लीड मुक्त और हेलोजन मुक्त पर्यावरण संरक्षण उत्पाद ROHS ((2011/65/EU) HF ((EN14582) पता लगाने के मानक को पूरा करते हैं। आवेदन का दायराः विभिन्न इलेक्ट्रॉनिक उत्पादों में व्यापक रूप से उपयोग किया जाता है।
उत्पाद की विशेषताएंः कम वोल्टेज, कम वर्तमान, कम प्रतिरोध, कम यात्रा समय, कार्य करंटः 0.05A~4.00A
ऑपरेटिंग वोल्टेजः 72.0 वीडीसी
कार्य वातावरण का तापमान: -40°C~85°C सुरक्षा प्रमाणन: UL लंबित है।
|
मॉडल |
काम करने वाली बिजली प्रेस करना |
अधिकतम बिजली प्रवाह |
बिजली का रखरखाव प्रवाह |
ट्रिपिंग बिजली प्रवाह |
उपभोग्य कार्य दर |
अधिकतम वर्तमान यात्रा समय |
प्रतिरोध सीमा |
|||
| वी अधिकतम | इमेक्स | मैं रख रहा हूँ | मैं टकरा जाता हूँ | पीडी | विद्युत धारा | समय | रिमिन | रिमैक्स | आर1मैक्स | |
| (Vdc) | (A) | (A) | (A) | (डब्ल्यू) | (A) | (सेक) | (डब्ल्यू) | (डब्ल्यू) | (डब्ल्यू) | |
| 72R020 | सत्तर-दो | 40 | 0.20 | 0.40 | 0.41 | 1.00 | 2.2 | 1.50 | 2.84 | 3.80 |
| 72R025 | सत्तर-दो | 40 | 0.25 | 0.50 | 0.45 | 1.25 | 2.5 | 1.00 | 1.95 | 2.80 |
| 72R030 | सत्तर-दो | 40 | 0.30 | 0.60 | 0.49 | 1.50 | 3.0 | 0.76 | 1.36 | 1.80 |
| 72R040 | सत्तर-दो | 40 | 0.40 | 0.80 | 0.56 | 2.00 | 3.8 | 0.52 | 0.86 | 1.10 |
| 72R050 | सत्तर-दो | 40 | 0.50 | 1.00 | 0.77 | 2.50 | 4.0 | 0.41 | 0.77 | 1.00 |
| 72R065 | सत्तर-दो | 40 | 0.65 | 1.30 | 0.88 | 3.25 | 5.3 | 0.27 | 0.48 | 0.60 |
| 72R075 | सत्तर-दो | 40 | 0.75 | 1.50 | 0.92 | 3.75 | 6.3 | 0.28 | 0.40 | 0.63 |
| 72R090 | सत्तर-दो | 40 | 0.90 | 1.80 | 0.99 | 4.50 | 7.2 | 0.14 | 0.31 | 0.42 |
| 72R110 | सत्तर-दो | 40 | 1.10 | 2.20 | 1.50 | 5.50 | 8.2 | 0.14 | 0.25 | 0.33 |
| 72R135 | सत्तर-दो | 40 | 1.35 | 2.70 | 1.70 | 6.75 | 9.6 | 0.12 | 0.19 | 0.26 |
| 72R160 | सत्तर-दो | 40 | 1.60 | 3.20 | 1.90 | 8.00 | 11.4 | 0.09 | 0.14 | 0.19 |
| 72R185 | सत्तर-दो | 40 | 1.85 | 3.70 | 2.10 | 9.25 | 12.6 | 0.08 | 0.12 | 0.16 |
| 72R250 | सत्तर-दो | 40 | 2.50 | 5.00 | 2.50 | 12.50 | 15.6 | 0.05 | 0.09 | 0.13 |
| 72R300 | सत्तर-दो | 40 | 3.00 | 6.00 | 2.80 | 15.00 | 19.8 | 0.04 | 0.06 | 0.09 |
| 72R375 | सत्तर-दो | 40 | 3.75 | 7.50 | 3.20 | 18.75 | 24.0 | 0.03 | 0.05 | 0.08 |
| 72R400 | सत्तर-दो | 40 | 4.00 | 8.00 | 3.20 | 20 | 20 | 0.014 | 0.038 | 0.06 |
V अधिकतम = अधिकतम वोल्टेज जो घटक नामित धारा के तहत सहन कर सकता है। I अधिकतम = अधिकतम वर्तमान जो घटक नामित धारा के तहत सहन कर सकता है।
I hold = अधिकतम वर्तमान जब उत्पाद 25°C पर स्थिर वायु वातावरण में नहीं चलता है। I trip = 25°C पर स्थिर वायु वातावरण में न्यूनतम संचालन वर्तमान।
Pd = 25°C पर स्थिर हवा के वातावरण में क्रिया की स्थिति में उत्पाद की बिजली की खपत। Rimin/max = 25°C पर प्रारंभिक प्रतिरोध (वेल्डिंग से पहले) ।
R1max = 25°C पर एक घंटे तक वेल्डिंग के बाद अधिकतम प्रतिरोध।
सावधानीः निर्दिष्ट रेटिंग से अधिक संचालन के परिणामस्वरूप क्षति और चाप और लौ हो सकती है।
पीपीटीसी का विभिन्न परिवेश के तापमान पर रखरखाव वर्तमान (आई रखरखाव) मूल्य।
|
मॉडल |
परिवेश का परिचालन तापमान | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| 72R020 | 0.31 | 0.27 | 0.24 | 0.20 | 0.16 | 0.14 | 0.13 | 0.11 | 0.08 |
| 72R025 | 0.39 | 0.34 | 0.30 | 0.25 | 0.20 | 0.18 | 0.16 | 0.14 | 0.10 |
| 72R030 | 0.47 | 0.41 | 0.36 | 0.30 | 0.24 | 0.22 | 0.19 | 0.16 | 0.12 |
| 72R040 | 0.62 | 0.54 | 0.48 | 0.40 | 0.32 | 0.29 | 0.25 | 0.22 | 0.16 |
| 72R050 | 0.78 | 0.68 | 0.60 | 0.50 | 0.41 | 0.36 | 0.32 | 0.27 | 0.20 |
| 72R065 | 1.01 | 0.88 | 0.77 | 0.65 | 0.53 | 0.47 | 0.41 | 0.35 | 0.26 |
| 72R075 | 1.16 | 1.02 | 0.89 | 0.75 | 0.61 | 0.54 | 0.47 | 0.41 | 0.30 |
| 72R090 | 1.40 | 1.22 | 1.07 | 0.90 | 0.73 | 0.65 | 0.57 | 0.49 | 0.36 |
| 72R110 | 1.71 | 1.50 | 1.31 | 1.10 | 0.89 | 0.79 | 0.69 | 0.59 | 0.44 |
| 72R135 | 2.09 | 1.84 | 1.61 | 1.35 | 1.09 | 0.97 | 0.85 | 0.73 | 0.54 |
| 72R160 | 2.48 | 2.18 | 1.90 | 1.60 | 1.30 | 1.15 | 1.01 | 0.86 | 0.64 |
| 72R185 | 2.87 | 2.52 | 2.20 | 1.85 | 1.50 | 1.33 | 1.17 | 1.00 | 0.74 |
| 72R250 | 3.88 | 3.40 | 2.98 | 2.50 | 2.03 | 1.80 | 1.58 | 1.35 | 1.00 |
| 72R300 | 4.65 | 4.08 | 3.57 | 3.00 | 2.43 | 2.16 | 1.89 | 1.62 | 1.20 |
| 72R375 | 5.81 | 5.10 | 4.46 | 3.75 | 3.04 | 2.70 | 2.36 | 2.03 | 1.50 |
| 72R400 | 6.20 | 5.44 | 4.76 | 4.00 | 3.24 | 2.88 | 2.52 | 2.16 | 1.60 |
R = ट्रेडमार्क
72= 72 Vrms कार्यरत वोल्टेज
135 = 1.35A स्टैंडिंग करंट
XXX= दिनांक Y= कारखाने का कोड
|
मॉडल |
ए | बी | सी | D | ई | पिन |
ग्राफ |
|
| मैक्स. | मैक्स. | टाइप करें। | मिनट. | मैक्स. | रेखा विरूपण | तार की छड़ी | ||
| 72R020 | 5.9 | 11.2 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 72R025 | 6.1 | 11.4 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 72R030 | 7.6 | 13.4 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 72R040 | 7.7 | 13.6 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 72R050 | 7.9 | 13.7 | 3.1 | 7.6 | 5.1 | 0.50 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 72R065 | 9.7 | 14.5 | 3.1 | 7.6 | 5.1 | 0.60 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 72R075 | 10.7 | 15.5 | 3.1 | 7.6 | 5.1 | 0.60 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 72R090 | 11.7 | 16.5 | 3.1 | 7.6 | 5.1 | 0.60 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 1 |
| 72R110 | 13.0 | 16.7 | 3.1 | 7.6 | 5.1 | 0.80 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 2 |
| 72R135 | 15.7 | 17.6 | 3.1 | 7.6 | 5.1 | 0.80 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 2 |
| 72R160 | 16.7 | 19.7 | 3.1 | 7.6 | 5.1 | 0.80 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 2 |
| 72R185 | 17.8 | 22.9 | 3.1 | 7.6 | 5.1 | 0.80 | टिन से सना हुआ तांबा से सना हुआ स्टील का तार | चित्र 2 |
| 72R250 | 21.3 | 23.5 | 3.1 | 7.6 | 10.2 | 0.80 | डिब्बाबंद | चित्र 2 |
| 72R300 | 24.9 | 27.4 | 3.1 | 7.6 | 10.2 | 0.80 | डिब्बाबंद | चित्र 2 |
| 72R375 | 28.5 | 32.5 | 3.1 | 7.6 | 10.2 | 0.80 | डिब्बाबंद | चित्र 2 |
| 72R400 | 21 | 26 | 3.1 | 7.6 | 10.2 | 0.80 | डिब्बाबंद | चित्र 2 |
सीसा की मिलाप क्षमताः MIL-STD-202, विधि 208E.
उत्पादः उत्पाद के लेबल पर लोगो, नामित धारा, नामित वोल्टेज और दिनांक कोड के साथ चिह्नित है।
| आदेश की जानकारी | पैकिंग | |||||
| सत्तर-दो | 185 | K या S | आर या यू | मॉडल | रील क्यू'टी | बैग क्यू'टी |
| रेडियल प्रकार | रुको | K=किंक लीड्स | R= टेप और | 72R010 ~ 72R090 | 3000 | 500 |
| 72 वी | वर्तमान | रील | 72R017 | 2500 | 500 | |
| (A) | S=सिधा | U= थोक | 72R110 ~ 72R185 | 1500 | 500 | |
| लीड | पैक किया | 72R250 ~ 72R375 | - | 500 |
ईआईए 468 बी मानक के अनुसार टेप और रील पैकेजिंग।
आदरपूर्वक सूचित करना
पीपीटीसी थर्मिस्टोर एक पॉलिमर पॉजिटिव तापमान गुणांक थर्मिस्टोर उपकरण है, जिसे ओवरकंट्रैक्ट सुरक्षा और रीसेट करने योग्य सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है।यह थर्मल अधिभार और ओवर करंट के खिलाफ अपने घटकों की रक्षा के लिए एक विश्वसनीय और लागत प्रभावी समाधान हैयह पीपीटीसी थर्मिस्टोर 250 वी और 3 ए तक का करंट संभाल सकता है, जबकि इसका होल्ड करंट 0.05 ए है।यह सुनिश्चित करता है कि आपके घटकों को थर्मल अधिभार और ओवर करंट से सुरक्षित और सुरक्षित है.
पीपीटीसी थर्मिस्टोर कई अनुप्रयोगों के लिए एक बढ़िया विकल्प है, जैसे कि बिजली की आपूर्ति, चिकित्सा उपकरण, ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स और औद्योगिक इलेक्ट्रॉनिक्स।यह आपके घटकों के लिए विश्वसनीय और लागत प्रभावी सुरक्षा प्रदान कर सकता हैइसकी स्थापना और रखरखाव भी आसान है और इसका उपयोग विभिन्न तापमानों में किया जा सकता है।
पीपीटीसी थर्मिस्टोर थर्मल अधिभार और ओवर करंट से अपने घटकों की रक्षा के लिए एक आदर्श विकल्प है। यह लागत प्रभावी, विश्वसनीय और रीसेट करने योग्य है और यह 250V और 3A तक के करंट को संभाल सकता है.यह स्थापित करने और बनाए रखने में आसान है, और यह तापमान की एक विस्तृत श्रृंखला में इस्तेमाल किया जा सकता है। अपने बहुलक सकारात्मक तापमान गुणांक थर्मिस्टोर डिजाइन के साथ,यह अति-वर्तमान और थर्मल अधिभार से अपने घटकों की रक्षा के लिए एक उत्कृष्ट समाधान है.
| उत्पाद का नाम | तकनीकी मापदंड |
|---|---|
| पीपीटीसी थर्मिस्टोर | नामित वोल्टेजः 250V रंगः पीला अधिकतम करंटः 3A ट्रिप करंटः 0.1A आकार (अधिकतम): 5.1 मिमी अधिकतम वोल्टेजः 60V स्टैंड करंटः 0.05A अधिकतम आवेग वोल्टेजः 250V |
| पीटीसी रीसेट करने योग्य पीटीसी 250 वी 050-5 ए | नामित वोल्टेजः 250V रंगः पीला अधिकतम करंटः 3A ट्रिप करंटः 0.1A आकार (अधिकतम): 5.1 मिमी अधिकतम वोल्टेजः 60V स्टैंड करंटः 0.05A अधिकतम आवेग वोल्टेजः 250V |
LINKUN की PPTC थर्मिस्टोर, जिसे पॉलीमर पॉजिटिव तापमान गुणांक थर्मिस्टोर के रूप में भी जाना जाता है, चीन के गुआंग्डोंग, डोंगगुआन में निर्मित किया जाता है और 0.05A के स्टैंड करंट के साथ 250V पर रेटेड है,एक यात्रा धारा 0.1A, और अधिकतम धारा 3A. यह उत्पाद व्यापक अनुप्रयोगों के लिए आदर्श है, जिसमें ओवर-करंट और ओवर-टेम्परेचर सुरक्षा, सर्ज सुरक्षा, और सर्किट सुरक्षा शामिल हैं।इसका उपयोग विभिन्न परिदृश्यों में किया जा सकता है।, जैसे कि ऑटोमोबाइल अनुप्रयोगों, कंप्यूटर परिधीय उपकरणों, बिजली की आपूर्ति, उपभोक्ता इलेक्ट्रॉनिक्स, और अधिक में।
LINKUN PPTC थर्मिस्टोर को अत्यधिक विश्वसनीय और टिकाऊ होने के लिए डिज़ाइन किया गया है। यह उच्च गुणवत्ता वाली सामग्री से बना है, और इसे सुरक्षा और प्रदर्शन के उच्चतम मानकों को पूरा करने के लिए परीक्षण किया गया है।यह स्थापित करने और उपयोग करने के लिए बहुत आसान होने के लिए भी बनाया गया है, इसे कई प्रकार के अनुप्रयोगों के लिए आदर्श बनाता है।
LINKUN PPTC थर्मिस्टोर को टिकाऊ बनाने के लिए बनाया गया है, और इसे अति-प्रवाह और अति-तापमान स्थितियों से विश्वसनीय सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है।यह भी जंग और बाहरी झटके के लिए अत्यधिक प्रतिरोधी होने के लिए बनाया गया हैअपने बेहतर प्रदर्शन और विश्वसनीयता के साथ, LINKUN PPTC थर्मिस्टोर किसी भी अनुप्रयोग के लिए एकदम सही समाधान है जहां सर्किट सुरक्षा की आवश्यकता होती है।
ब्रांड नामः LINKUN
मॉडल संख्याः PPTC रीसेट करने योग्य फ्यूज 250V 1A
उत्पत्ति स्थान: डोंगगुआन, गुआंग्डोंग, चीन
ट्रिप करंटः 0.1A
स्टैंड करंटः 0.05A
उत्पाद का नामः पीटीसी रीसेट करने योग्य पीटीसी 250 वी 050-5 ए
अधिकतम आवेग वोल्टेजः 250V
अधिकतम वोल्टेजः 60V
LINKUN अतिप्रवाह संरक्षण अनुप्रयोगों में उपयोग के लिए पॉलिमर पॉजिटिव तापमान गुणांक थर्मिस्टोर (PPTC) प्रदान करता है।
पीपीटीसी एक पॉलीमर पॉजिटिव तापमान गुणांक थर्मिस्टोर है जिसे इलेक्ट्रॉनिक उपकरणों के लिए ओवरकंट्रैक्ट सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है।यह एक यात्रा वर्तमान और रखरखाव वर्तमान है कि आवेदन की विशिष्ट जरूरतों को पूरा करने के लिए अनुकूलित किया जा सकता है की सुविधा हैयह 250 वी का अधिकतम आवेग वोल्टेज और 60 वी का अधिकतम वोल्टेज प्रदान करने के लिए भी डिज़ाइन किया गया है।
LINKUN का PPTC थर्मिस्टोर विश्वसनीय अतिप्रवाह सुरक्षा प्रदान करता है, जिससे यह किसी भी इलेक्ट्रॉनिक उपकरण के लिए आदर्श विकल्प बन जाता है।
हम PPTC थर्मिस्टोर उत्पादों के लिए व्यापक तकनीकी सहायता और सेवा प्रदान करते हैं ताकि हमारे ग्राहकों को अपने उत्पादों से सर्वश्रेष्ठ प्राप्त करने में मदद मिल सके।हमारी तकनीकी सहायता टीम ग्राहकों को उनके PPTC थर्मिस्टोर उत्पादों के साथ किसी भी समस्या का निवारण और समाधान करने में मदद करने के लिए समर्पित है.
हमारे पास उत्पाद दस्तावेज, स्थापना निर्देश, आवेदन नोट्स और वीडियो ट्यूटोरियल सहित कई संसाधन उपलब्ध हैं।हमारे पास एक समर्पित ग्राहक सेवा लाइन भी है जहां ग्राहक एक प्रशिक्षित प्रतिनिधि के साथ कॉल और बात कर सकते हैंहमारी तकनीकी सहायता टीम हमेशा सवालों के जवाब देने और सहायता प्रदान करने के लिए तैयार रहती है।
हम सर्वोत्तम संभव ग्राहक सेवा प्रदान करने का प्रयास करते हैं और यह सुनिश्चित करते हैं कि हमारे ग्राहक अपनी खरीद से संतुष्ट हों।हम उच्च गुणवत्ता वाले उत्पादों और उत्कृष्ट ग्राहक सेवा प्रदान करने के लिए प्रतिबद्ध हैं ताकि हमारे ग्राहक यह सुनिश्चित कर सकें कि उन्हें सर्वोत्तम संभव उत्पाद मिल रहा है.
पीपीटीसी थर्मिस्टोर का पैकेजिंग और शिपिंग निम्नलिखित दिशानिर्देशों के अनुसार किया जाता हैः
व्यक्ति से संपर्क करें: Ms. Huang
दूरभाष: 13423305709
