उत्पाद विवरण:
|
| उत्पाद का नामः: | सिरेमिक गैस डिस्चार्ज ट्यूब 3216 150V 500A | उमड़ती लहरें: | 1206 (3216) |
|---|---|---|---|
| एनडीसी स्पार्क ओवर वोल्टेज:: | 500V±30% | एसी डिस्चार्ज करंट:: | 1 ए ((50 हर्ट्ज 1s 10 गुना) |
| इंपल्स स्पार्क ओवर वोल्टेज (1kv/Μs):: | ≤1300V | इन्सुलेशन प्रतिरोध:: | ≥100एमΩ |
| संचालन और भंडारण तापमानः: | -40~+90°C | सतह का उपचार:: | मैट टिन लेपित |
| उच्च प्रकाश:: | 3216 (1206) 3.2*1.6*1.6mm सिरेमिक गैस डिस्चार्ज ट्यूब SMD500XM ग्लास डिस्चार्ज ट्यूब | ||
| प्रमुखता देना: | 3.2*1.6*1.6mm गैस डिस्चार्ज ट्यूब,सिरेमिक इलेक्ट्रिक डिस्चार्ज ट्यूब,500 वी विद्युत डिस्चार्ज ट्यूब |
||
उत्पाद का वर्णन

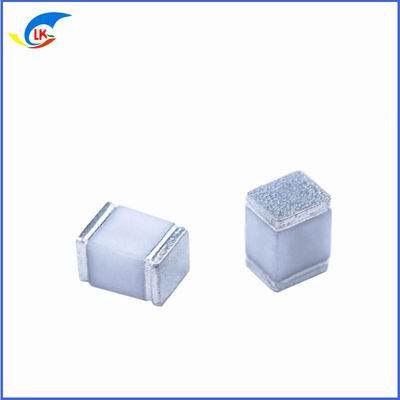

3216 (1206) 3.2*1.6*1.6mm सिरेमिक गैस डिस्चार्ज ट्यूब SMD500XM ग्लास डिस्चार्ज ट्यूब
* तेजी से बढ़ते संक्रमणों के प्रति उत्कृष्ट प्रतिक्रिया
* स्थिर ब्रेकडाउन वोल्टेज
* जीएचजेड कार्य आवृत्ति
* 8/20μs आवेग वर्तमान क्षमताः 500A
* सतह माउंट पैकेज
* गैर रेडियोधर्मी
* अल्ट्रा लो कैपेसिटी ((<0.3pF) और सम्मिलन हानि
* सीसा मुक्त अनुरूप
* RoHS और REACH के अनुरूप
* बहुत छोटा आकार (EIA 1206)
* भंडारण और परिचालन तापमानः -40~+90°C
एसएमडी सिरेमिक गैस डिस्चार्ज ट्यूब का अनुप्रयोग 3216 500V 500A
* ईथरनेट, पीओई, एक्सडीएसएल
* केबल मॉडेम, स्प्लिटर, लाइन कार्ड
* वायरलेस एंटीना सुरक्षा
* CATV उपकरण
* एसपीडी
* स्विचिंग पावर सप्लाई
एसएमडी सिरेमिक गैस डिस्चार्ज ट्यूब 3216 500V 500A का विनिर्देश
a. संदर्भ कार्यकारी मानकः ITU-TK12 Gbt9043-2008 गैस डिस्चार्ज ट्यूबों के लिए सामान्य तकनीकी आवश्यकताएं
दूरसंचार प्रतिष्ठानों के अति-भोल्टेज संरक्षण
अधिकतम एसी प्रतिरोध करंट (50 हर्ट्ज) 1 ए है और एसी वोल्टेज परीक्षण के दौरान डीसी स्पार्क-ओवर वोल्टेज के ऊपरी सीमा मान से अधिक होना चाहिए।
d. इलेक्ट्रोड क्षमता परीक्षण आवृत्ति 1MHZ है और परीक्षण वोल्टेज 0.5V है
ऑपरेटिंग और भंडारण तापमान -40C ~ + 85C
पैकेजिंगः ऑटोमैटिक टेप 2500 पीसीएस प्रति रील, 50000 पीसीएस प्रति कार्टन
| सूची संख्या. | डीसी स्पार्क ओवर वोल्टेज (100v/s) V | वोल्टेज से अधिक आवेग चिंगारी (1kv/μs) V | इन्सुलेशन प्रतिरोध MΩ | इलेक्ट्रोड क्षमता 1MHz 0.5V PF | आवेग डिस्चार्ज करंट (8/20μs 10 गुना) | एसी डिस्चार्ज करंट (50Hz 1s 10 गुना) ए |
| 3DS090H | 090±30% | ≤ 900 | ≥100 | ≤ 1 | 0.5KA | 1 ए |
| 3DS150H | 150±30% | ≤1100 | ≥100 | ≤ 1 | 0.5KA | 1 ए |
| 3DS200H | 200±30% | ≤1100 | ≥100 | ≤ 1 | 0.5KA | 1 ए |
| 3DS300H | 300±30% | ≤1200 | ≥100 | ≤ 1 | 0.5KA | 1 ए |
| 3DS400H | 400±30% | ≤1300 | ≥100 | ≤ 1 | 0.5KA | 1 ए |
| 3DS500H | 500±30% | ≤1300 | ≥100 | ≤ 1 | 0.5KA | 1 ए |
SMD सिरेमिक गैस डिस्चार्ज ट्यूब का आकार 3216 500V 500A(मिमी)
3216 (1206) 3.2*1.6*1.6mm सिरेमिक गैस डिस्चार्ज ट्यूब SMD500XM ग्लास डिस्चार्ज ट्यूब
• जीडीटी उपकरणों के डिजाइन और निर्माण में 10+ वर्षों का अनुभव
• आवेग वर्तमान (2 kA से 100 kA)
• कम क्षमता और सम्मिलन हानि
• उद्योग मानकों पर आधारित डिजाइन
• स्विच-ग्रेड फेल-शॉर्ट तकनीक कुछ मॉडलों पर उपलब्ध है
• तकनीकी समिति की भागीदारी और नेतृत्व
• कस्टम डिवाइस क्षमताएं
• ग्राहक सर्किटों के डिजाइन सत्यापन के लिए उपलब्ध प्रयोगशाला सुविधाओं के साथ-साथ यूएल और टेलकोर्डिया मानकों के लिए परीक्षण क्षमताओं के साथ
सोल्डरिंग पैरामीटर - रिफ्लो सोल्डरिंग (सतह माउंट डिवाइस)
सतह पर लगाए गए घटकों (एसएमडी) में सोल्डर रिफ्लो प्रक्रिया के बाद सीसी स्पार्क-ओवर वोल्टेज में अस्थायी वृद्धि हो सकती है। घटकों को 24 घंटे के भीतर पुनर्प्राप्त किया जाएगा।सीसी स्पार्क-ओवर वोल्टेज के अस्थायी परिवर्तन के दौरान न तो गुणवत्ता दोष है और न ही सुरक्षा स्तर में परिवर्तन है.
SMD3216 श्रृंखला विशेष रूप से डेटा प्रसारण सुरक्षा आवश्यकताओं को पूरा करने के लिए डिज़ाइन की गई है।अनुकूलित डिजाइन में तेजी से बढ़ते क्षणिकों के खिलाफ उच्च स्तर की सुरक्षा है जो आमतौर पर बिजली के व्यवधानों के कारण होती हैउच्च आवृत्ति डेटा लाइनों में उपयोग के लिए, यह श्रृंखला अति कम क्षमताओं की पेशकश करती है और उच्च आवृत्तियों तक केवल मामूली संकेत हानि दिखाती है।उपकरण अत्यंत विश्वसनीय हैं और विनाश के बिना उच्च वृद्धि धाराओं का सामना करने में सक्षम हैं.
