उत्पाद विवरण:
|
| तापमान माप सीमा: | 60℃-150℃ | शृंखला:: | पीटीसी सेंसर |
|---|---|---|---|
| सामग्री: | तार | संवेदक प्रकार:: | तीन-चरण मोटर सुरक्षा |
| परिचालन तापमान: | 150(℃) | स्थापना का प्रकार: | वेल्डिंग |
| पैकेजिंग/बंदूक: | आवरण प्रकार | आउटपुट प्रकार वायर प्रकार: | (तीन कोर) |
| उच्च प्रकाश:: | एकल पीटीसी थर्मिस्टोर सेंसर, ट्रिपल पीटीसी थर्मिस्टोर सेंसर, सिलिकॉन कोटिंग पीटीसी थर्मिस्टोर | ||
| प्रमुखता देना: | तीन कोर वायर पीटीसी थर्मिस्टोर,मोटर थर्मल के लिए पीटीसी थर्मिस्टोर |
||

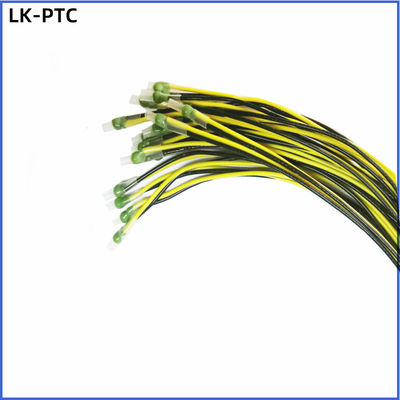

थ्री-कोर वायर प्रकार सकारात्मक तापमान गुणांक थर्मिस्टोर सेंसर, मोटर थर्मल सुरक्षा के लिए तापमान सीमा 60C-150C
1- आवेदन का दायरा:
Dongguan Linkun Electronic Technology Co., Ltd. का MZ6 प्रकार का PTC थर्मिस्टोर हमारी कंपनी के मुख्य PTC उत्पादों में से एक है।यह हमारी कंपनी के पीटी 100 प्लेटिनम प्रतिरोध तापमान सेंसर के साथ संयोजन में कई मोटर ग्राहकों में इस्तेमाल किया गया है, मुख्य रूप से तीन चरण मोटर, तापमान संरक्षण और तापमान माप और सर्वो मोटर्स के नियंत्रण में उपयोग किया जाता है।
2कुल आयाम और संरचना (एकताः मिमी)
| संख्या | नाम | सामग्री |
| 1 | संकुचित आस्तीन | पॉलीविनिलिडेन फ्लोराइड |
| 2 | पीटीसी थर्मिस्टोर | BaTi03 सिरेमिक |
| 3 | तार | फ्लोरीन प्लास्टिक उच्च तापमान तार |
3तार रंग चिह्नित कोर (तीन कोर के लिए मध्य कनेक्शन तार पीला है)
| Tk तापमान (°C) | 60 | 70 | 80 | 90 | 100 | 105 | 110 | 115 | 120 | 125 |
| धागा रंग | सफेद | सफेद | सफेद | हरी | लाल | नीला | ब्राउन | नीला | ऐश | लाल |
| धागा रंग | ऐश | ब्राउन | सफेद | हरी | लाल | ऐश | ब्राउन | हरी | ऐश | हरी |
| Tk तापमान (°C) | 130 | 135 | 140 | 145 | 150 | 155 | 160 | 165 | 170 | 180 |
| धागा रंग | नीला | लाल | सफेद | सफेद | काला | नीला | नीला | नीला | सफेद | सफेद |
| धागा रंग | नीला | काला | नीला | काला | काला | काला | लाल | ब्राउन | हरी | लाल |
4प्रतिरोधक तापमान विशेषता वक्र का प्रतिनिधित्व चित्र
5विद्युत और अन्य गुण
| परियोजना | विनिर्देश | प्रयोग विधि | |
| एकल कोर | तीन कोर | ||
| अधिकतम कार्यरत वोल्टेज | Umax=25V | Umax=25V | |
| नामित संचालन तापमान | TK=60°C-180°C | TK=60°C-180°C | |
| टीके सहिष्णुता | ±5°C | ±5°C | |
| टीके की पुनरावृत्ति | △T=±0.5°C | △T=±0.5°C | |
| कमरे के तापमान के प्रतिरोध का मूल्य | R25≤100Ω | R25≤300Ω | 25°C±1°C के कमरे के तापमान पर एक डिजिटल मल्टीमीटर के साथ माप. माप वोल्टेज ≤ DC2.5V. |
| TK-5°C प्रतिरोध मूल्य | R TK-5≤100Ω | R TK-5≤1650Ω | एक उच्च तापमान तेल टैंक में, एक डिजिटल मल्टीमीटर का उपयोग करके मापें। माप वोल्टेज ≤ DC2.5V। |
| TK+5°C प्रतिरोध मूल्य | R TK+5≥1330Ω | R TK+5≥3990Ω | एक उच्च तापमान तेल टैंक में, एक डिजिटल मल्टीमीटर का उपयोग करके मापें। माप वोल्टेज ≤ DC2.5V। |
| TK+15°C प्रतिरोध मूल्य | R TK+15≥4KΩ | R TK+15≥12KΩ | एक उच्च तापमान तेल टैंक में, एक डिजिटल मल्टीमीटर का उपयोग करके मापें। माप वोल्टेज ≤ DC2.5V। |
| टीके क्रिया समय | टीडी<5एस | टीडी<5एस | मापने के लिए टाइमर का प्रयोग करें। |
| डायलेक्ट्रिक शक्ति | 2.5 केवी | 2.5 केवी | उच्च वोल्टेज परीक्षक के साथ माप |
| अधिकतम अनुमत भंडारण तापमान | 160°C | 160°C | |
| न्यूनतम अनुमत भंडारण तापमान | (-25°C) | (-25°C) | |
| तारों के रंग चिह्न | इस विनिर्देश को देखें | ||
| वजन | ३जी | ३जी | |
| बाहरी | तारों में कोई खरोंच या दरारें नहीं हैं, और सिकुड़ने वाले आस्तीन में कोई बर्स नहीं है। | दृश्य निरीक्षण। | |
| 6पैकेजिंग |
| (1) प्लास्टिक पैकेजिंग का प्रयोग करें। 100 टुकड़े (बैग) |
| (2) प्लास्टिक बैग को पैकेजिंग बॉक्स में डालें। |
| 7गुणवत्ता स्वीकृति मानदंड |
| निरीक्षण नमूनाकरण GB/T2828.1 "गणना नमूनाकरण निरीक्षण प्रक्रिया, भाग 1: स्वीकृति गुणवत्ता AQL द्वारा प्राप्त बैच-दर-बैच निरीक्षण नमूनाकरण योजना" के अनुसार किया जाएगा।एक सामान्य निरीक्षण नमूनाकरण योजना. |
| संख्या | परीक्षण आइटम | सूचकांक संख्या | जाँच स्तर | AQL मूल्य | टिप्पणी |
| 1 | बाहरी | 3.2 | Ⅱ | 0.65 | |
| 2 | आयाम | 3.1 | Ⅱ | 0.65 | |
| 3 | कमरे के तापमान के प्रतिरोध का मूल्य | 3.2 | Ⅱ | 0.65 | |
| 4 | नामित संचालन तापमान | 3.2 | एस-3 | 2.5 | |
| 5 | TK-5°C प्रतिरोध मूल्य | 3.2 | एस-3 | 2.5 | |
| 6 | TK+5°C प्रतिरोध मूल्य | 3.2 | एस-3 | 2.5 | |
| 7 | TK+15°C प्रतिरोध मूल्य | 3.2 | एस-3 | 2.5 | |
| 8 | टीके क्रिया समय | 3.2 | एस-3 | 2.5 | |
| 9 | डायलेक्ट्रिक शक्ति | 3.2 | एस-3 | 2.5 |
8उपयोग के तरीके और सावधानी
| A: उपयोग कैसे करें: | ||
| थर्मिस्टोर को कॉइल के अंदर डालें, दबाएं और उसे कसकर बांधें और फिर इसे कॉइल के साथ पेंट में डुबोएं (क्षति से बचने के लिए इसे जोर से न हिट करें) | ||
| B: नोट्स: | ||
| (1) क्षति से बचने के लिए स्थापना के दौरान बलपूर्वक निचोड़ें नहीं; | ||
| (2) तार को बड़ी खींचने की शक्ति नहीं लेनी चाहिए; | ||
| (3) अधिकतम परिचालन वोल्टेज से अधिक न हो। | ||
9.पीटीसी मोटर सुरक्षा उत्पाद विनिर्देशों की तुलना तालिका
| सेंसर | TK मान | प्रतिरोध (TK-5) | प्रतिरोध (TK+5) | प्रतिरोध (TK+15) |
| MZ6-100-DS | 100 | ≤1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-110-DS | 110 | ≤1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-120-DS | 120 | ≤1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-130-DS | 130 | ≤1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-140-DS | 140 | ≤1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-150-DS | 150 | ≤1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-155-DS | 155 | ≤1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-160-DS | 160 | ≤1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-170-DS | 170 | ≤1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-180-DS | 180 | ≤1650Ω | ≥ 3990Ω | ≥12KΩ |
उत्पाद का वर्णन:पीटीसी थर्मिस्टोर एक प्रकार का थर्मिस्टोर है जो विभिन्न अनुप्रयोगों के लिए विश्वसनीय और सटीक तापमान सेंसरिंग प्रदान करता है।यह आम तौर पर औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक्स में तापमान निगरानी और नियंत्रण के लिए प्रयोग किया जाता है, ऑटोमोटिव और चिकित्सा उपकरण।
पीटीसी थर्मिस्टोर उच्च गुणवत्ता वाले तार से बना है जो अपने उत्कृष्ट इन्सुलेशन गुणों और उच्च तापमान के प्रतिरोध के लिए जाना जाता है। यह थर्मिस्टोर की स्थायित्व और सुरक्षा सुनिश्चित करता है,इसे कठोर वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।
पीटीसी थर्मिस्टोर विशेष रूप से थ्री-फेज मोटर्स में उपयोग के लिए डिज़ाइन किया गया है, जो अतिप्रवाह और अतितापन के खिलाफ विश्वसनीय सुरक्षा प्रदान करता है।यह तापमान में परिवर्तन को महसूस करता है और अपने प्रतिरोध को बढ़ाकर प्रतिक्रिया करता है, प्रभावी रूप से वर्तमान को सीमित करता है और मोटर को नुकसान से बचाता है।
पीटीसी थर्मिस्टोर में 150 डिग्री सेल्सियस तक का व्यापक ऑपरेटिंग तापमान रेंज है।थ्री-फेज मोटर के लिए सटीक तापमान संवेदन और सुरक्षा सुनिश्चित करना.
पीटीसी थर्मिस्टोर को वेल्डिंग के माध्यम से आसान स्थापना के लिए डिज़ाइन किया गया है। यह थर्मिस्टोर और मोटर के बीच एक सुरक्षित और स्थिर कनेक्शन की अनुमति देता है,सटीक तापमान संवेदन और विश्वसनीय सुरक्षा सुनिश्चित करना.
पीटीसी थर्मिस्टोर एक मजबूत आवरण प्रकार के पैकेज में आता है, जो नमी, धूल और यांत्रिक क्षति जैसे बाहरी कारकों से सुरक्षा प्रदान करता है।यह थर्मिस्टोर की दीर्घायु और विश्वसनीयता सुनिश्चित करता है, इसे विभिन्न अनुप्रयोगों में दीर्घकालिक उपयोग के लिए उपयुक्त बनाता है।
पीटीसी थर्मिस्टोर एक प्रकार का सकारात्मक तापमान गुणांक थर्मिस्टोर है, जिसका अर्थ है कि तापमान बढ़ने के साथ इसका प्रतिरोध बढ़ता है।यह अद्वितीय विशेषता इसे तापमान नियंत्रण और निगरानी के लिए उपयुक्त बनाता है, सटीक और विश्वसनीय परिणाम प्रदान करता है।
कुल मिलाकर, पीटीसी थर्मिस्टोर तीन-चरण मोटर्स के लिए एक उच्च गुणवत्ता, टिकाऊ और विश्वसनीय तापमान सेंसर और सुरक्षा समाधान है।व्यापक परिचालन तापमान सीमा, वेल्डिंग स्थापना, आवरण प्रकार पैकेज, और सकारात्मक तापमान गुणांक इसे विभिन्न उद्योगों और अनुप्रयोगों के लिए एक शीर्ष विकल्प बनाते हैं।
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद का नाम | मोटर के लिए MZ6 PTC थर्मिस्टोर |
| पैकेज/बंदूक | आवरण का प्रकार |
| सटीकता | ±5°C |
| तापमान माप सीमा | 60°C-150°C |
| आउटपुट प्रकार | तार का प्रकार (तीन कोर) |
| सामग्री | तार |
| स्थापना का प्रकार | वेल्डिंग |
| श्रृंखला | पीटीसी सेंसर |
| परिचालन तापमान | 150°C |
| सेंसर प्रकार | थ्री-फेज मोटर सुरक्षा |
| प्रमुख विशेषताएं | सकारात्मक तापमान गुणांक थर्मिस्टोर |
| आवेदन | मोटर तापमान सेंसर, मोटर ओवरहीटिंग सुरक्षा |
पीटीसी थर्मिस्टोर, जिसे सकारात्मक तापमान गुणांक थर्मिस्टोर के रूप में भी जाना जाता है, एक प्रकार का थर्मिस्टोर है जिसका सकारात्मक तापमान गुणांक है,जिसका अर्थ है कि तापमान बढ़ने के साथ इसका प्रतिरोध बढ़ता हैयह इसे उन अनुप्रयोगों के लिए आदर्श विकल्प बनाता है जहां तापमान नियंत्रण और सुरक्षा महत्वपूर्ण है, जैसे कि मोटर्स में।
lin kun का PTC थर्मिस्टोर फॉर मोटर प्रोटेक्शन, मॉडल नंबर MZ6-150-DS, विशेष रूप से थ्री-फेज मोटर्स को ओवरहीटिंग और क्षति से बचाने के लिए डिज़ाइन किया गया है।यह आम तौर पर विभिन्न औद्योगिक और वाणिज्यिक सेटिंग्स में उपयोग किया जाता है, जैसे विनिर्माण संयंत्रों, कारखानों और बड़ी मशीनरी में।
±5°C की उच्च सटीकता और 150°C के ऑपरेटिंग तापमान के साथ, लिन कुन का पीटीसी थर्मिस्टोर मोटर्स के लिए सटीक तापमान नियंत्रण और सुरक्षा सुनिश्चित करता है।इसकी तार सामग्री उच्च तापमान के लिए स्थायित्व और प्रतिरोध भी सुनिश्चित करती है, जो इसे कठोर वातावरण के लिए उपयुक्त बनाता है।
आवरण प्रकार का पैकेज मौजूदा मोटर प्रणालियों में स्थापित करने और एकीकृत करने में आसान बनाता है।यह प्रभावी ढंग से निगरानी और तापमान को विनियमित करने के लिए मोटर पर घुड़सवार किया जा सकता है या निकटता में रखा.
संक्षेप में, लिन कुन का PTC थर्मिस्टोर फॉर मोटर प्रोटेक्शन तीन चरण के मोटर्स में तापमान नियंत्रण और सुरक्षा के लिए एक विश्वसनीय और कुशल समाधान है।उच्च सटीकता, और टिकाऊ सामग्री इसे विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए एक शीर्ष विकल्प बनाते हैं।
हमारा पीटीसी थर्मिस्टोर मोटर सुरक्षा के लिए विश्वसनीय और अनुकूलित समाधान प्रदान करने के लिए लिन कुन द्वारा डिजाइन और निर्मित किया गया है।ये सकारात्मक तापमान गुणांक थर्मिस्टर्स विशेष रूप से तीन-चरण मोटर्स में उपयोग के लिए डिज़ाइन किए गए हैं और 150 डिग्री सेल्सियस तक के उच्च ऑपरेटिंग तापमान का सामना कर सकते हैंचीन में निर्मित हमारे पीटीसी थर्मिस्टर्स उच्चतम गुणवत्ता के हैं और विभिन्न उद्योगों में व्यापक रूप से उपयोग किए जाते हैं।
हमारी अनुकूलित सेवा के साथ, आप वेल्डिंग करने के लिए स्थापना प्रकार चुन सकते हैं, पीटीसी थर्मिस्टोर और मोटर के बीच एक सुरक्षित और कुशल कनेक्शन सुनिश्चित करते हैं।हमारे पीटीसी सेंसर श्रृंखला अपनी विशिष्ट जरूरतों और आवश्यकताओं को पूरा करने के लिए विकल्पों की एक विस्तृत श्रृंखला प्रदान करता है.
मोटर सुरक्षा के लिए लिन कुन के पीटीसी थर्मिस्टोर पर भरोसा करें और इसकी उन्नत तकनीक और अनुकूलित सेवा के लाभों का आनंद लें। अधिक जानकारी के लिए अब हमसे संपर्क करें!
PTC थर्मिस्टोर को सावधानीपूर्वक पैक किया जाता है और आपके दरवाजे पर सुरक्षित पहुंच सुनिश्चित करने के लिए शिप किया जाता है। यहाँ इस उत्पाद के लिए पैकेजिंग और शिपिंग प्रक्रिया हैः
प्रत्येक पीटीसी थर्मिस्टोर को परिवहन के दौरान किसी भी क्षति को रोकने के लिए एक सुरक्षात्मक प्लास्टिक या फोम के आवरण में व्यक्तिगत रूप से पैक किया जाता है।इसके बाद उत्पाद को एक मजबूत कार्डबोर्ड बॉक्स में रखा जाता है जिसमें इसे और अधिक सुरक्षित रखने के लिए उपयुक्त ढक्कन सामग्री होती है.
पैकेजिंग में एक उपयोगकर्ता मैनुअल और उत्पाद के लिए आवश्यक सामान भी शामिल हैं।
घरेलू आदेशों के लिए, पीटीसी थर्मिस्टोर एक विश्वसनीय कूरियर सेवा के साथ शिपमेंट की जाती है, जिसमें ट्रैकिंग जानकारी प्रदान की जाती है।.
अंतर्राष्ट्रीय आदेशों के लिए, उत्पाद को अंतरराष्ट्रीय वाहक जैसे डीएचएल, यूपीएस या फेडएक्स का उपयोग करके भेज दिया जाता है।शिपिंग शुल्क और अनुमानित वितरण समय की गणना आपके स्थान के आधार पर की जाएगी और खरीद के समय आपको सूचित किया जाएगा.
बल्क ऑर्डर के लिए, उत्पादों की समय पर और लागत प्रभावी वितरण सुनिश्चित करने के लिए विशेष शिपिंग व्यवस्था की जा सकती है।
निश्चिंत रहें, हम अपने उत्पादों को पैकेजिंग और शिपिंग में बहुत सावधानी बरतते हैं ताकि यह सुनिश्चित हो सके कि वे सही स्थिति में पहुंचें।कृपया हमसे संपर्क करने में संकोच न करें.
