उत्पाद विवरण:
|
| उत्पाद का नाम: | 4 मिमी पीटीसी थर्मिस्टर | नामित प्रतिरोधः: | R25=100～300Ω |
|---|---|---|---|
| तापमान स्विच करें:: | 75 ℃ | ब्रेकडाउन वोल्टेज:: | 600 वी |
| ओवर करंट का सामना करना: | ≥200mA | व्यास:: | 4 मिमी |
| उच्च प्रकाश:: | 600V सकारात्मक तापमान गुणांक अवरोधक, 600OHM सकारात्मक तापमान गुणांक अवरोधक, MZ4 ptc थर्मल सुरक्षा | ||
| प्रमुखता देना: | सकारात्मक तापमान गुणांक पीटीसी थर्मिस्टोर,अतिप्रवाह सुरक्षा पीटीसी थर्मिस्टोर,300 ओएचएम पीटीसी थर्मिस्टोर |
||

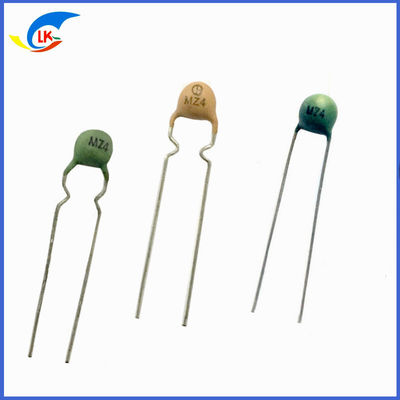

MZ4 100 ≈ 300 OHM 600V सकारात्मक तापमान गुणांक प्रतिरोधक पीटीसी अतिप्रवाह संरक्षण थर्मिस्टोर
विवरण
MZ4 श्रृंखला के PTC थर्मिस्टर्स का उपयोग विभिन्न प्रकार के फ्लोरोसेंट लैंप, इलेक्ट्रॉनिक बालास्ट और इलेक्ट्रॉनिक ऊर्जा-बचत लैंप में प्रीहीटिंग स्टार्टिंग घटकों के रूप में किया जाता है।इलेक्ट्रोडों का प्रीहीटिंग लैंप के जीवन और स्विचिंग चक्रों की संख्या को काफी बढ़ाता हैएम्पफोर्ट दस वर्षों से पीटीसीआर के अनुसंधान, विकास और निर्माण में काम कर रहे हैं।हमारी कंपनी उच्च गुणवत्ता और उचित मूल्य के साथ समय देरी और स्विचिंग के लिए पीटीसी थर्मिस्टर्स प्रदान करता हैकई प्रकाश निर्माता, जिनमें कुछ प्रसिद्ध अंतरराष्ट्रीय कंपनियां भी शामिल हैं, हमारे ग्राहक हैं।
विशेषताएं
1बालास्ट और दीपक के समय विलंब प्रारंभ के लिए पीटीसी थर्मिस्टोर फ्लोरोसेंट ट्यूब के सेवा जीवन को 10 गुना से अधिक बढ़ा सकता है
2विभिन्न प्रकार के इलेक्ट्रॉनिक ऊर्जा-बचत दीपक और फ्लोरोसेंट इलेक्ट्रॉनिक बालास्ट में प्रयुक्त पीटीसी थर्मिस्टोर
3. स्विच करंट 100,000 से अधिक बार गुजर सकता हैः प्रतिरोध तैर नहीं होगा
4. प्रतिरोधक वोल्टेज 800-1,000V AC से अधिक तक पहुंच सकता है
5उच्च विश्वसनीयता, सुरक्षा और स्थिरता का अच्छा प्रदर्शन
6आवेदनःऊर्जा-बचत दीपक,फ्लोरोसेंट इलेक्ट्रॉनिक बालास्ट और डिजिटल मल्टीमीटर
| संख्या | नाम | तकनीकी आवश्यकताएं | लीड्स |
| D | व्यास | 4.5 अधिकतम |
□ सीधा
□ अक्ष का गठन
■ इन-मोल्डिंग |
| टी | मोटाई | 5.0 अधिकतम | |
| L | लीड लंबाई | मिन20 | |
| W | फ्यूज के बीच की दूरी | 5.0±0.5 | |
| d | सीसा का व्यास | 0.5±0.05 |
कोटिंग का विवरण
| कोटिंग | सामग्री | रंग |
|
□ कोई कोटिंग नहीं ■ कोटिंग |
■ पीएफ राल □ सिलिकॉन
|
■ पीला ■ हरा |
विद्युत प्रदर्शन
| संख्या | पद | तकनीकी आवश्यकताएं | परीक्षण की शर्तें |
| 3-1 |
शून्य प्रतिरोधी नामित शक्ति |
100-300Ω |
वायुमंडल तापमान:25±2°C परीक्षण की सटीकता: ±0.5% |
| 3-2 |
ओवर वोल्टेज प्रतिरोधक |
≥600V ΔR/Rn≤20% कोई दृश्य क्षति नहीं
|
प्रारंभ करंटः≥200mA, आरंभिक वोल्टेज:220VAC, 7s के लिए रखें,और फिर उच्च वोल्टेज800VAC में बदलें,6s के लिए।यह इस प्रकार दिखाया गया हैःनियमित तापमान और आर्द्रता की स्थितियों में 4-5 घंटे तक रहें, और फिर आरएन को फिर से जांचें। |
| 3-3 |
ओवर करंट प्रतिरोधक
|
≥200mA ΔR/Rn≤20% कोई दृश्य क्षति नहीं |
प्रारंभ करंटः≥200mA,वोल्टेज 220VAC, हर 5 मिनट के बाद सर्किट को 1 मिनट के लिए चालू करें, बंद करें, और इस ऑपरेशन को 20 बार दोहराएं।इसे नियमित तापमान और आर्द्रता की स्थितियों में 4-5 घंटे के लिए रखें और फिर आरएन को फिर से जांचें |
| ३-५ | क्यूरी तापमान | 75°C | 2 गुना आरएन पर तापमान की जाँच करें। |
अनुप्रयोग सर्किट
अन्य प्रदर्शन
| संख्या |
पद |
तकनीकी आवश्यकताएं |
परीक्षण की शर्तें |
| 4-1 | उपस्थिति |
कोई ध्यान देने योग्य दोष नहीं, जैसे, बुलबुले और सूक्ष्म छेद आदि; नहीं दृश्य क्षति जो इसके प्रदर्शन को कम कर सकता है; प्रतीक स्पष्ट है |
दृश्य जाँच |
| 4-2 | वेल्डिंग |
यह समान रूप से टिन है और चिकनी-चिकनी पट्टियाँ, और डिब्बाबंद क्षेत्र 95% |
ता के GB2423-28 के अनुसार परीक्षण करें, चरण के अंत पर वेल्डिंग सहायता रखें और इसे 230 °C टिन समाधान में भिगोएं, समाधान के ऊपर पीटीसी शरीर से केवल 5 मिमी की दूरी पर, और 3-5 सेकंड के लिए बनाए रखें। |
| 4-3 | गर्मी प्रतिरोध |
भिन्नता की जाँच करें प्रतिरोध दर से पहले और बाद में परीक्षण ΔR/Rn≤20% |
परीक्षण को GB2423-28 के अनुसार नियमित तापमान और आर्द्रता के तहत 4-5 घंटे के लिए करें और फिर Rn को फिर से जांचें।255°C±10°C के सोल्डरिंग बाथ में 15 मिमी की गहराई तक डुबकी लगाने वाले टर्मिनल, और 3±0.5s के लिए पीटीसी बॉबी से 6 मिमी दूर की जगह पर |
| 4-4 | टर्मिनल की तीव्रता |
भिन्नता की जाँच करें प्रतिरोध दर से पहले और बाद में परीक्षण ΔR/Rn≤20% कोई दृश्य क्षति नहीं कोई ब्रेक नहीं |
यू के GB2423-29 के अनुसार परीक्षण करें परीक्षण Ua: शरीर को बांधें और 10N तक प्रत्येक लीड पर धीरे-धीरे बल लागू करें और फिर 10 सेकंड तक रखें।शरीर पकड़ो और प्रत्येक लीड के लिए एक बल लागू 90° तक धीरे-धीरे 5N पर लीड अक्ष की दिशा में और फिर 10sec के लिए कुंजी,और विपरीत दिशा में ऐसा करें दूसरे टर्मिनल के लिए दोहराएं. |
