JK-SMD0603-025 0.25A 9V 6V 0603 250MA SMD रीसेट करने योग्य फ्यूज

Name: JK-SMD0603-025 0.25A 9V 6V 0603 250MA SMD रीसेट करने योग्य फ्यूज
Brand: Dongguan Linkun Electronic Technology Co., Ltd.
SKU: जेके-एसएमडी0603
Price: 0.20 USD
Availability: InStock

सभी उत्पाद

पीटीसी थर्मिस्टर
(87)

पीटीसी हीटिंग चिप
(127)

एनटीसी थर्मिस्टर
(268)

एसएमडी एनटीसी थर्मिस्टर
(34)

पावर एनटीसी थर्मिस्टर
(3)

एनटीसी तापमान सेंसर
(94)

मेटल ऑक्साइड वैरिस्टर
(53)

एसएमडी वैरिस्टर
(10)

बायमेटल तापमान स्विच
(26)

पीपीटीसी रीसेट करने योग्य फ्यूज
(38)

प्रकाश पर निर्भर प्रतिरोधक
(25)

गैस डिस्चार्ज ट्यूब
(12)

मिनी कार फ्यूज
(29)

सरफेस माउंट फ्यूज
(12)

थर्मल कटऑफ फ्यूज
(22)

लघु कारतूस फ्यूज
(23)

थर्मल ओवरलोड प्रोटेक्टर
(18)

प्रमाणन

चीन Dongguan Linkun Electronic Technology Co., Ltd. प्रमाणपत्र

ग्राहक समीक्षा

अच्छी गुणवत्ता वाला उत्पाद, बहुत तेज़ शिपिंग, बढ़िया कीमत!

—— चांद

मैं अब ऑनलाइन चैट कर रहा हूँ

JK-SMD0603-025 0.25A 9V 6V 0603 250MA SMD रीसेट करने योग्य फ्यूज

JK-SMD0603-025 0.25A 9V 6V 0603 250MA SMD Resettable Fuse

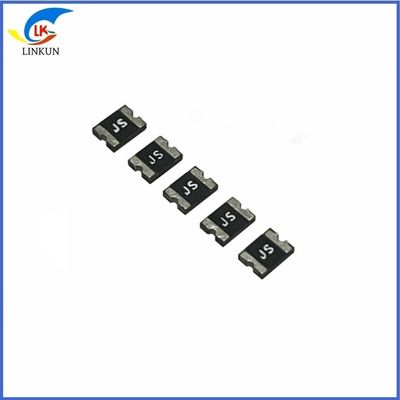

बड़ी छवि : JK-SMD0603-025 0.25A 9V 6V 0603 250MA SMD रीसेट करने योग्य फ्यूज

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	LINKUN
प्रमाणन:	RoHS
मॉडल संख्या:	जेके-एसएमडी0603
दस्तावेज़:	उत्पाद पुस्तिका पीडीएफ

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1000 पीसी
मूल्य:	US $0.2 ~ 0.6 PCS
पैकेजिंग विवरण:	1000 पीसी / बैग
प्रसव के समय:	5-7 दिन
भुगतान शर्तें:	टी/टी, डी/पी, डी/ए, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता:	100,000 टुकड़े / माह

संपर्क करें

JK-SMD0603-025 0.25A 9V 6V 0603 250MA SMD रीसेट करने योग्य फ्यूज

वर्णन

पैकेजः:	एसएमडी-0603	मूल्यांकन वर्तमान::	250mA
रेटेड वोल्टेज एसी::	9वी	रेटेड वोल्टेज डीसी::	9वी
फ़्यूज़िंग क्षमता पुनर्प्राप्ति प्रकार::	स्व-पुनर्प्राप्ति प्रकार	अधिकतम ब्रेकिंग करंटः:	40A
फ्यूजिंग विशेषताएंः:	तेज प्रकार	अधिकतम फ़्यूज़िंग समय::	मानक
आयाम::	16*0.8	फ्यूज सामग्रीः:	चांदी-निकल मिश्र धातु
ठंड प्रतिरोध (न्यूनतम)::	मानक	फ्यूजिंग प्रतिरोध के बाद (अधिकतम)::	मानक
तापमान रेंज आपरेट करना::	-40 ~ 85 ℃	फ्यूजिंग I2t::	मानक नाममात्र
फ्यूजिंग करंट::	500mA	पैकिंग विधि::	कुंडली
प्रमुखता देना:	9V SMD रीसेट करने योग्य फ्यूज , 0.25A एसएमडी रीसेट करने योग्य फ्यूज , 250 एमए एसएमडी रीसेट करने योग्य फ्यूज

सतह पर घुड़सवार PTC रीसेट करने योग्य फ्यूज: JK-SMD0805 श्रृंखला

विशेषताएं:

RoHS अनुपालन और हेलोजन मुक्त
तेजी से ट्रिपिंग, 0603 आयाम, सतह पर घुड़सवार, ठोस अवस्था
ऑपरेटिंग करंटः 0.03A~0.50A
अधिकतम वोल्टेजः 6V~30Vdc
परिचालन तापमानः-40°C से 85°C

उत्पाद आयाम

टर्मिनल पैड सामग्रीः टिन-प्लेटेड निकेल-कॉपर

टर्मिनल पैड की वेल्डेबिलिटीः ईआईए स्पेसिफिकेशन आरएस 186-9ई और एएनएसआई/जे-एसटीडी-002 श्रेणी 3 को पूरा करता है।

इकाई: मिमी

भाग संख्या	चिह्नित करना	ए		बी		सी		D		ई
भाग संख्या	चिह्नित करना	मिन	अधिकतम	मिन	अधिकतम	मिन	अधिकतम	मिन	अधिकतम	अधिकतम
JK-SMD0603-001	एक्स	1.45	1.85	0.65	1.05	0.40	0.90	0.15	0.50	0.40
JK-SMD0603-002	एक्स	1.45	1.85	0.65	1.05	0.40	0.90	0.15	0.50	0.40
JK-SMD0603-003	-	1.45	1.85	0.65	1.05	0.40	0.90	0.15	0.50	0.40
JK-SMD0603-004	-	1.45	1.85	0.65	1.05	0.40	0.90	0.15	0.50	0.40
JK-SMD0603-005	1	1.45	1.85	0.65	1.05	0.40	0.75	0.15	0.50	0.40
JK-SMD0603-010	1	1.45	1.85	0.65	1.05	0.40	0.75	0.15	0.50	0.40
JK-SMD0603-012	1	1.45	1.85	0.65	1.05	0.35	0.75	0.15	0.50	0.40
JK-SMD0603-020	2	1.45	1.85	0.65	1.05	0.40	0.75	0.15	0.50	0.40
JK-SMD0603-025	2	1.45	1.85	0.65	1.05	0.40	0.75	0.15	0.50	0.40
JK-SMD0603-030	3	1.45	1.85	0.65	1.05	0.40	0.75	0.15	0.50	0.40
JK-SMD0603-035	3	1.45	1.85	0.65	1.05	0.40	0.75	0.15	0.50	0.40
JK-SMD0603-040	5	1.45	1.85	0.65	1.05	0.50	1.20	0.15	0.50	0.40
JK-SMD0603-050	5	1.45	1.85	0.65	1.05	0.50	1.20	0.15	0.50	0.40

थर्मल डेरेटिंग चार्ट-IH(ए)

भाग संख्या	अधिकतम परिवेश संचालन तापमान ((°C)
भाग संख्या	-40	-20	0	25	40	50	60	70	85
JK-SMD0603-001	0.014	0.0125	0.0115	0.01	0.0085	0.007	0.006	0.005	0.0035
JK-SMD0603-002	0.028	0.025	0.023	0.020	0.017	0.014	0.012	0.010	0.007
JK-SMD0603-003	0.042	0.038	0.035	0.03	0.026	0.021	0.018	0.015	0.011
JK-SMD0603-004	0.056	0.05	0.046	0.04	0.034	0.028	0.024	0.02	0.014
JK-SMD0603-005	0.07	0.063	0.058	0.05	0.043	0.035	0.03	0.025	0.018
JK-SMD0603-010	0.14	0.125	0.115	0.10	0.085	0.07	0.06	0.05	0.035
JK-SMD0603-020	0.28	0.25	0.23	0.20	0.17	0.14	0.12	0.10	0.07
JK-SMD0603-025	0.35	0.31	0.29	0.25	0.21	0.18	0.15	0.13	0.09
JK-SMD0603-030	0.42	0.38	0.35	0.30	0.26	0.21	0.18	0.15	0.11
JK-SMD0603-035	0.47	0.44	0.39	0.35	0.30	0.27	0.24	0.20	0.14
JK-SMD0603-040	0.54	0.50	0.45	0.40	0.34	0.31	0.27	0.23	0.16
JK-SMD0603-050	0.67	0.63	0.56	0.50	0.43	0.39	0.34	0.29	0.20

विद्युत विशेषता

भाग संख्या	वी_{अधिकतम}	मैं_{अधिकतम}	मैं_{रोकना}	मैं_{यात्रा}	पी_d	यात्रा के लिए अधिकतम समय		प्रतिरोध
	(Vdc)	(A)	(A)	(A)	मैक्स. (डब्ल्यू)	वर्तमान	समय	रि_मिन	आर1_{अधिकतम}
	(Vdc)	(A)	(A)	(A)	मैक्स. (डब्ल्यू)	(A)	(सेक)	(W)	(W)
JK-SMD0603-001	30.0	20	0.01	0.03	0.50	0.2	1.00	15.0	100.0
JK-SMD0603-002	30.0	20	0.02	0.06	0.50	0.2	1.00	12.0	70.00
JK-SMD0603-003	30.0	20	0.03	0.09	0.50	0.15	1.00	6.0	65.00
JK-SMD0603-004	24.0	20	0.04	0.12	0.50	0.2	1.00	4.0	45.00
JK-SMD0603-005	24.0	20	0.05	0.15	0.50	0.25	1.00	3.0	35.00
JK-SMD0603-010	15.0	40	0.10	0.30	0.50	0.5	1.00	0.9	8.00
JK-SMD0603-012	9.0	40	0.12	0.30	0.50	0.5	1.00	0.9	5.80
JK-SMD0603-020	9.0	40	0.20	0.50	0.50	1.00	0.60	0.55	3.50
JK-SMD0603-025	9.0	40	0.25	0.55	0.50	8.0	0.08	0.500	3.00
JK-SMD0603-030	6.0	40	0.30	0.70	0.50	8.0	0.10	0.300	2.00
JK-SMD0603-035	6.0	40	0.35	0.75	0.50	8.0	0.10	0.200	1.400
JK-SMD0603-040	6.0	40	0.40	0.80	0.50	8.0	0.10	0.150	0.900
JK-SMD0603-050	6.0	40	0.50	1.00	0.50	8.0	0.10	0.100	0.800

परीक्षण प्रक्रियाएँ और आवश्यकताएँ

परीक्षण	परीक्षण की शर्तें	स्वीकार/अस्वीकार मानदंड
प्रतिरोध	स्थिर हवा में @ 25°C	आर_मिन≤R≤R_{अधिकतम}
यात्रा का समय	निर्दिष्ट धारा,V_{अधिकतम},25°C	टीअधिकतम यात्रा का समय
चालू रखें	1:30 बजे_H	कोई यात्रा नहीं
यात्रा चक्र जीवन	Vmax,Imax,100 चक्र	कोई धनुष या जलन नहीं
यात्रा धीरज	Vmax,1 घंटे	कोई धनुष या जलन नहीं

भौतिक विशेषताएं और पर्यावरण विनिर्देश

टर्मिनल सामग्रीः	टिन-प्लेट्ड निकेल-कॉपर
सोल्डरिंग क्षेत्र	ईआईए विनिर्देश RS 186-9E और ANSI/J-STD-002 श्रेणी 3 को पूरा करता है।
पर्यावरण विनिर्देश
परीक्षण	शर्तें	प्रतिरोध परिवर्तन
निष्क्रिय वृद्धावस्था	85°C, 1000 घंटे	±10%
आर्द्रता वृद्धावस्था	85°C/85%RH.100 घंटे	± 5%
थर्मल शॉक	एमआईएल-एसटीडी-202, विधि 107जी +85°C/-40°C, 20 गुना	±33% विशिष्ट प्रतिरोध परिवर्तन
विलायक प्रतिरोध	MIL-STD-202, विधि 215	कोई परिवर्तन नहीं
कंपन	ML-STD-883C,परीक्षण की स्थिति A	कोई हलचल नहीं

विद्युत विनिर्देश:

मैं_{रोकना}= स्टैंड करंट. अधिकतम करंट डिवाइस 25 डिग्री सेल्सियस स्थिर हवा में नहीं चलेगा.

मैं_{यात्रा}= ट्रिप करंट. न्यूनतम करंट जिस पर डिवाइस हमेशा 25°C स्थिर हवा में ट्रिप करेगा।

वी_{अधिकतम}= अधिकतम ऑपरेटिंग वोल्टेज डिवाइस बिना क्षति के नामित धारा (आईएमएक्स) पर सहन कर सकता है।

मैं_{अधिकतम}= अधिकतम दोष वर्तमान डिवाइस नामित वोल्टेज (Vmax) पर क्षति के बिना सामना कर सकता है।

Pd = अधिकतम शक्ति अपव्यय जब उपकरण 25°C स्थिर हवा वातावरण में नामित वोल्टेज पर ट्रिगर की स्थिति में है।

रि_{न्यूनतम/अधिकतम}= 25 डिग्री सेल्सियस पर ट्रिगर करने से पहले डिवाइस का न्यूनतम/अधिकतम प्रतिरोध।

आर1_{अधिकतम}= अधिकतम उपकरण प्रतिरोध एक घंटे के बाद मापा जाता है।

अनुशंसित पैड लेआउट (मिमी)

सोल्डर रिफ्लो की स्थिति

अनुशंसित रिफ्लो विधियाँः IR, वाष्प चरण ओवन, गर्म हवा ओवन, सीसा मुक्त के लिए N2 वातावरण।

● यंत्रों को बोर्ड के निचले भाग में तरंगों के साथ मिलाया नहीं जा सकता है।

● पेस्ट की अधिकतम मोटाई 0.25 मिमी (0.010 इंच) है।

● उपकरणों को उद्योग के मानक तरीकों और सॉल्वैंट्स का उपयोग करके साफ किया जा सकता है।

● सोल्डरिंग टेम्परेचर प्रोफाइल RoHsleedfree प्रक्रिया को पूरा करता है।

नोटः यदि पुनः प्रवाह तापमान अनुशंसित प्रोफाइल से अधिक है, तो उपकरण अनुशंसित प्रोफाइल को पूरा नहीं कर सकते हैं।

प्रदर्शन आवश्यकताएँ

टेप विनिर्देश और रील आयाम

कवरिंग विनिर्देश ईआईए 481-1 ((इकाईः मिमी)
W	8.00±010
पी₀	4.0 ± 0.10
पी₁	4०±०10
पी₂	2.0 ± 0.05
ए₀	0.95 ± 0.10
बी₀	1.85±0.05
D₀	1.55±0.05
F	3.50±0.05
ई₁	1.75 ± 0.10
टी	0.20±0.02
लीडर मिन.	390
ट्रेलर मिन.	160
रील आयाम
ए		178±1.0
एन		59±1
W₁		8.5+1.0/-0.2
W₂		12.0±1

पैकेजिंग मात्रा

भाग संख्या	मात्रा	भाग संख्या	मात्रा
JK-SMD0603-001	5000	JK-SMD0603-003	5000
JK-SMD0603-002	5000	JK-SMD0603-004	5000
JK-SMD0603-005	5000	JK-SMD0603-025	5000
JK-SMD0603-010	5000	JK-SMD0603-030/035	5000
JK-SMD0603-020/025	5000	JK-SMD0603-050	4000

भंडारण

अधिकतम परिवेश तापमान 38°C से अधिक नहीं होना चाहिए। 38°C से अधिक भंडारण तापमान से पैकेजिंग सामग्री के विकृत होने का कारण बन सकता है।भंडारण के लिए अधिकतम सापेक्ष आर्द्रता 60% हैउच्च तापमान के साथ उच्च आर्द्रता समाप्ति पर मिलाप के आक्सीकरण को तेज कर सकती है और घटकों की मिलाप क्षमता को कम कर सकती है।सूखी सामग्री के साथ सील प्लास्टिक की थैलियों का उपयोग समाप्ति के ऑक्सीकरण को कम करने के लिए किया जाता है और उन्हें उपयोग से पहले ही खोला जा सकता हैउत्पादों को ऐसे स्थानों में नहीं रखा जाना चाहिए जहां सल्फर या क्लोरीन युक्त हानिकारक गैसें मौजूद हों।

चेतावनी

• पीपीटीसी का अधिकतम रेटिंग से अधिक उपयोग या अनुचित उपयोग से डिवाइस क्षतिग्रस्त हो सकता है और संभावित विद्युत चाप और लौ हो सकती है।

• पीपीटीसी का उद्देश्य कभी-कभी ओवर करंट या ओवर टेम्परेचर फॉल्ट स्थितियों के खिलाफ सुरक्षा के लिए है और इसका उपयोग तब नहीं किया जाना चाहिए जब दोहराए गए फॉल्ट स्थितियों या लंबे समय तक चलने वाली घटनाओं की उम्मीद की जाती है।

• उपकरण के प्रदर्शन पर नकारात्मक प्रभाव पड़ सकता है यदि उपकरणों को इलेक्ट्रॉनिक घटकों के लिए अनुशंसित इलेक्ट्रॉनिक, थर्मल और यांत्रिक प्रक्रियाओं के अनुरूप तरीके से संभाला जाता है।

• पीपीटीसी का प्रयोग सर्किट में बड़े इंडक्टेंस के साथ पीपीटीसी के नामित वोल्टेज से ऊपर सर्किट वोल्टेज (एल डीआई/डीटी) उत्पन्न करेगा।

• पीपीटीसी उपकरण को उसके थर्मल विस्तार से प्रभावित होने से बचें जैसे कि दबाव में रखा गया या सीमित स्थान पर स्थापित किया गया।

• कुछ सिलिकॉन आधारित तेलों या कुछ आक्रामक सॉल्वैंट्स के साथ पीपीटीसी सामग्री का संदूषण उपकरणों के प्रदर्शन को प्रतिकूल रूप से प्रभावित कर सकता है।

• अनुरोध करता है कि ग्राहक हमारे अनुशंसित सॉल्डर पैड लेआउट और अनुशंसित रिफ्लो प्रोफाइल का अनुपालन करें।गलत बोर्ड लेआउट या रिफ्लो प्रोफाइल हमारे उपकरणों के सोल्डरेबिलिटी प्रदर्शन को नकारात्मक रूप से प्रभावित कर सकता है.

नोट्स

विनिर्देश का उद्देश्य पीपीटीसी सर्किट के चयन में उपयोगकर्ता की सहायता के लिए आवेदन, उत्पाद और तकनीकी डेटा प्रस्तुत करना है

उत्पादन उपकरण,हालांकि,उपयोगकर्ताओं को स्वतंत्र रूप से प्रत्येक उत्पाद की उपयुक्तता का मूल्यांकन और परीक्षण करना चाहिए।JinRui इस जानकारी की सटीकता या पूर्णता के बारे में गारंटी देता है और इसके उपयोग से उत्पन्न किसी भी दायित्व से इनकार करता हैजिनरूई के एकमात्र दायित्व जिनरुई के मानक नियम और बिक्री की शर्तों में निहित हैं और किसी भी मामले में जिनरूई किसी भी आकस्मिक, प्रत्यक्ष,या बिक्री से उत्पन्न परिणामी क्षति, पुनर्विक्रय, या अपने उत्पादों का पुनः उपयोग. जिनरूई इस विनिर्देश में निहित किसी भी जानकारी को बिना पूर्व सूचना के बदलने या अद्यतन करने का अधिकार सुरक्षित रखता है.
