उत्पाद विवरण:
|
| अधिकतम ब्रेकिंग करंटः: | 2400एमए | रेटेड वोल्टेज डीसी:: | 60 वीडीसी |
|---|---|---|---|
| रेटेड वोल्टेज एसी:: | 60Vac | फ़्यूज़िंग क्षमता पुनर्प्राप्ति प्रकार:: | स्व-पुनर्प्राप्ति प्रकार |
| फ्यूजिंग विशेषताएंः: | तेज प्रकार | मूल्यांकन वर्तमान:: | 1200mA |
| अधिकतम फ़्यूज़िंग समय:: | 8एस | आयाम:: | छोटा |
| फ्यूज सामग्रीः: | चांदी-टेन मिश्र धातु | ठंड प्रतिरोध (न्यूनतम):: | विशिष्टता देखें |
| फ़्यूज़िंग प्रतिरोध (अधिकतम):: | विनिर्देश की जाँच करें | तापमान नियंत्रण सीमा: | -40℃+85 (℃) |
| फ्यूजिंग I2t:: | 0.1 | ||
| प्रमुखता देना: | JK60-065 स्व-पुनर्प्राप्तिकरण फ्यूज,सीधे पिन स्व-पुनर्प्राप्तिकरण फ्यूज,0.65ए स्व-पुनर्प्राप्तिकरण फ्यूज |
||

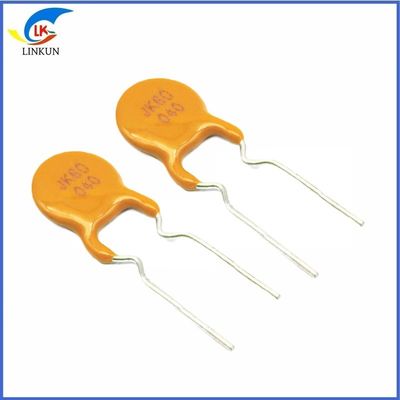

पॉलीमर पीटीसी रीसेट करने योग्य फ्यूज JK130 सीरीज
विशेषताएं:
उत्पादनt आयाम
इकाई: मिमी
JK60 श्रृंखला
| मॉडल | आयाम ((मिमी) | सीसा सामग्री | आकार | ||||
| A ((max) | B ((max) | C ((max) | D | E ((min) | डिब्बाबंद धातु ((मिमी) | अंजीर | |
| JK60-005 | 5.5 | 9.5 | 3.0 | 5.1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
| JK60-010 | 5.5 | 9.5 | 3.0 | 5.1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
| JK60-017 | 7.4 | 12.7 | 3.0 | 5.1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
| JK60-020 | 7.4 | 12.7 | 3.0 | 5.1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
| JK60-025 | 7.4 | 12.7 | 3.0 | 5.1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
| JK60-030 | 7.4 | 13.0 | 3.0 | 5.1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
| JK60-040 | 7.8 | 16.2 | 3.0 | 5.1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
| JK60-050 | 7.8 | 16.2 | 3.0 | 5.1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
| JK60-065 | 9.7 | 17.8 | 3.0 | 5.1±0.75 | 4.6 | 22 AWG/Φ0.5 | 1 |
| JK60-075 | 10.4 | 18.4 | 3.0 | 5.1±0.75 | 4.6 | 22 AWG/Φ0.5 | 1 |
| JK60-090 | 11.7 | 18.4 | 3.0 | 5.1±0.75 | 4.6 | 22 AWG/Φ0.8 | 1 |
| JK60-110 | 13.0 | 18.0 | 3.0 | 5.1±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
| JK60-135 | 14.5 | 19.6 | 3.0 | 5.1±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
| JK60-160 | 16.3 | 21.3 | 3.0 | 5.1±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
| JK60-185 | 17.8 | 22.9 | 3.0 | 5.1±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
| JK60-200 | 17.8 | 22.9 | 3.0 | 5.1±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
| JK60-250 | 21.3 | 26.4 | 3.0 | 10.2±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
| JK60-300 | 21.3 | 26.4 | 3.0 | 10.2±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
| JK60-375 | 28.5 | 33.5 | 3.0 | 10.2±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
| JK60-500 | 28.5 | 33.5 | 3.0 | 10.2±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
नोटः A, B, C में आयाम अधिकतम आकार हैं, D के सभी विशिष्ट मान ± 0.75 मिमी की सहिष्णुता पर हैं।
थर्मल डेरेटिंग चार्ट-IH(A)
| मॉडल | अधिकतम परिवेश संचालन तापमान ((°C) | |||||||||
| -40°C | -20°C | 0°C | 25°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| JK60 श्रृंखला | 147% | 136% | 119% | १००% | ९०% | ८१% | 72% | 63% | 54% | ४०% |
विद्युत विशेषता
| मॉडल | मैंH(A) | मैंटी(A) | Vmax | इमेक्स | पीd | अधिकतम यात्रा समय | प्रतिरोध ((Ω) | ||
| V ((DC) | A ((DC) | W | वर्तमान ((A) | समय (S) | आरमिन | आरअधिकतम | |||
| JK60-005 | 0.05 | 0.15 | 60 | 40 | 0.26 | 0.25 | 8.0 | 7.3 | 20 |
| JK60-010 | 0.10 | 0.3 | 60 | 40 | 0.38 | 0.5 | 5.0 | 2.5 | 7.5 |
| JK60-017 | 0.17 | 0.34 | 60 | 40 | 0.48 | 0.85 | 5.0 | 2 | 5.21 |
| JK60-020 | 0.2 | 0.4 | 60 | 40 | 0.41 | 1.0 | 5.0 | 1.5 | 2.84 |
| JK60-025 | 0.25 | 0.5 | 60 | 40 | 0.45 | 1.25 | 5.0 | 1.0 | 1.95 |
| JK60-030 | 0.30 | 0.6 | 60 | 40 | 0.49 | 1.5 | 5.0 | 0.76 | 1.38 |
| JK60-040 | 0.40 | 0.8 | 60 | 40 | 0.56 | 2.0 | 5.0 | 0.45 | 0.88 |
| JK60-050 | 0.50 | 1.0 | 60 | 40 | 0.77 | 2.5 | 5.0 | 0.40 | 0.79 |
| JK60-065 | 0.65 | 1.3 | 60 | 40 | 0.88 | 3.25 | 5.0 | 0.31 | 0.50 |
| JK60-075 | 0.75 | 1.5 | 60 | 40 | 0.92 | 3.75 | 5.0 | 0.25 | 0.42 |
| JK60-090 | 0.90 | 1.8 | 60 | 40 | 0.99 | 4.5 | 5.0 | 0.20 | 0.33 |
| JK60-110 | 1.10 | 2.2 | 60 | 40 | 1.5 | 5.5 | 8.0 | 0.15 | 0.27 |
| JK60-135 | 1.35 | 2.7 | 60 | 40 | 1.7 | 6.75 | 8.0 | 0.12 | 0.21 |
| JK60-160 | 1.60 | 3.2 | 60 | 40 | 1.9 | 8.0 | 8.0 | 0.09 | 0.16 |
| JK60-185 | 1.85 | 3.7 | 60 | 40 | 2.1 | 9.25 | 8.0 | 0.08 | 0.14 |
| JK60-200 | 2.00 | 4.0 | 60 | 40 | 2.3 | 10.0 | 8.0 | 0.07 | 0.14 |
| JK60-250 | 2.50 | 5.0 | 60 | 40 | 2.5 | 12.5 | 8.0 | 0.05 | 0.10 |
| JK60-300 | 3.00 | 6.0 | 60 | 40 | 2.8 | 15.0 | 8.0 | 0.04 | 0.08 |
| JK60-375 | 3.75 | 7.5 | 60 | 40 | 3.2 | 18.75 | 24.0 | 0.03 | 0.06 |
| JK60-500 | 5.00 | 10 | 60 | 40 | 3.5 | 25.0 | 24.0 | 0.02 | 0.06 |
मैंH=स्टैंडिंग करंटःअधिकतम करंट जिस पर डिवाइस 25 डिग्री सेल्सियस स्थिर हवा में ट्रिगर नहीं होगा।
मैंटी=ट्रिप करंटःन्यूनतम करंट जिस पर डिवाइस 25°C पर हमेशा हवा में रहेगा।
वीअधिकतम= अधिकतम वोल्टेज डिवाइस बिना किसी क्षति के रेटेड करंट का सामना कर सकता है।
मैंअधिकतम=अधिकतम दोष वर्तमान डिवाइस नामित वोल्टेज पर क्षति के बिना सामना कर सकता है।
टीयात्रा=निर्दिष्ट करंट पर अधिकतम समय तक ट्रिप करना।
पीd=सामान्य शक्ति अपव्यय:सामान्य मात्रा में शक्ति का अपव्यय जब राज्य वायु वातावरण में होता है।
आरमिन= ट्रिगर करने से पहले 25°C पर डिवाइस का न्यूनतम प्रतिरोध।
आरअधिकतम= ट्रिगर करने से पहले 25°C पर डिवाइस का अधिकतम प्रतिरोध।
पर्यावरण विनिर्देश
| परीक्षण | शर्तें | प्रतिरोध परिवर्तन |
| निष्क्रिय वृद्धावस्था | +85°C,1000 घंटे | ≤Rmax |
| आर्द्रता वृद्धावस्था | +85°C, 85% आर.एच. 1000 घंटे | ≤Rmax |
| थर्मल शॉक | +125°C से -55°C, 10 गुना | ≥Rmin |
| विलायक प्रतिरोध | MIL-STD-202, विधि 215F | कोई परिवर्तन नहीं |
| कंपन | MIL-STD-202, विधि 201 | कोई परिवर्तन नहीं |
सोल्डर रिफ्लो शर्तें
वेव सोल्डरिंग:
सोल्डरिंग तापमानः 260°C~270°C सोल्डरिंग समयः≤3 सेकंड।
सोल्डरिंग स्थितिः रीसेट करने योग्य फ्यूज तार और नीचे ≥ 6 मिमी।
मैनुअल सोल्डरिंग:
सोल्डरिंग तापमानः 250°C~280°C सोल्डरिंग समयः ≤3 सेकंड.
सोल्डरिंग स्थितिः रीसेट करने योग्य फ्यूज तार और नीचे ≥ 6 मिमी।
पैकेजिंग और भंडारण
पैकेजिंग
JK60-005JK60-110 1000 पीसी/बैग या 2000 पीसी/बॉक्स JK60-135JK60-200 500 पीसी/बैग
JK60-250 ¥ JK60-500 200 पीसी/बैग
भंडारण
अधिकतम परिवेश तापमान 40°C से अधिक नहीं होना चाहिए। 40°C से अधिक भंडारण तापमान से पैकेजिंग सामग्री के विकृत होने का कारण बन सकता है।भंडारण के लिए अधिकतम सापेक्ष आर्द्रता की सिफारिश 70% हैउच्च तापमान के साथ उच्च आर्द्रता समापन पर मिलाप के ऑक्सीकरण को तेज कर सकती है और घटकों की मिलाप क्षमता को कम कर सकती है।सूखी सामग्री के साथ सील प्लास्टिक के बैग का उपयोग समाप्ति के ऑक्सीकरण को कम करने के लिए किया जाता है और केवल उपयोग से पहले खोला जा सकता हैउत्पादों को उन क्षेत्रों में संग्रहीत नहीं किया जाना चाहिए जहां क्लोरीन सल्फ़ूड युक्त हानिकारक गैसें मौजूद हों।
चेतावनीः
कृपया उत्पाद का उपयोग करने से पहले इस विनिर्देश को पढ़ें।
इस उत्पाद का प्रयोग इस विनिर्देश की आवश्यकताओं का पालन सुनिश्चित करना चाहिए,निर्दिष्ट अधिकतम क्षमताओं से अधिक संचालन या अनुचित उपयोग के परिणामस्वरूप क्षति और संभावित विद्युत चाप और लौ हो सकती है.
पीपीटीसी रीसेट करने योग्य फ्यूज कभी-कभार ओवर करंट सुरक्षा के लिए हैं। बार-बार ओवर करंट स्थिति या लंबे समय तक यात्रा के लिए आवेदन की उम्मीद नहीं है।
कृपया पीपीटीसी रीसेट करने योग्य फ्यूज के रासायनिक विलायक के संपर्क से बचें। लंबे समय तक संपर्क से डिवाइस के प्रदर्शन में नुकसान होगा।आप सहमत विनिर्देशों से विचलित हमारे उत्पाद का उपयोग नहीं करने के लिए अनुरोध किया जाता है.
