उत्पाद विवरण:
|
| मूल्यांकन वर्तमान:: | 500mA से 25A तक | रेटेड वोल्टेज:: | 125V 250V AC |
|---|---|---|---|
| ऑपरेटिंग तापमानः: | -55 ℃ से + 125 ℃ | नली:: | सिरेमिक ट्यूब |
| जमा करने की अवस्था:: | + 10 ℃ से + 60 ℃ | अंत में कैप्सः: | निकल मढ़वाया पीतल |
| मानक:: | आईईसी 60127-2/वी | मुख्य विशेषताएं:: | लघु कारतूस फ्यूज; टाइम-लैग (टी) |
| अक्षीय लीडः: | टिन-प्लेटेड कॉपर वायर | उच्च प्रकाश:: | 5x20 मिमी 250V स्लो ब्लो फ़्यूज़ सिरेमिक ट्यूब फ़्यूज़ |
| प्रमुखता देना: | 250 वी धीमी गति से फूंकने वाला फ्यूज,सिरेमिक बैरल स्लो ब्लो फ्यूज |
||
इलेक्ट्रॉनिक कॉपर एंड कैप लीड वायर टाइम लैग 5x20 मिमी स्लो ब्लो फ्यूज लिंक समय देरी सिरेमिक प्रकार 5x20 ट्यूब फ्यूज
श्रृंखलाः 5x20 मिमी ट्यूब फ्यूज
उत्पाद कीवर्डः No.524/5*20 मिमी समय विलंब सिरेमिक फ्यूज
नामित धाराः 500mA-25A
नामित वोल्टेजः 125V/250V AC
प्रमाणनः cURus,VDE,CQC,TUV,PSE,CCC,KC,BSI,SEMKO
प्रकारः समय-अवधि से संबंधित सिरेमिक फ्यूज
सीसा का तार: W, W/O
524 श्रृंखला समय-अवरोध और उच्च ब्रेक फ्यूज है, जो AC वोल्टेज 250V के लिए उपयुक्त है, 1.5kA से कम ब्रेक क्षमता सुरक्षा सर्किट।
524 सीरीज के फ्यूज मुख्य रूप से इलेक्ट्रॉनिक उपकरण और उपकरण सुरक्षा सर्किट में उपयोग किए जाते हैं।
समय-वर्तमान विशेषताएंः समय-अवरोध फ्यूज (T)
तोड़ने की क्षमताः 10kA@125Vac, 1.5kA@250Vac[500mA~16A], 400A@125V AC,200A@250Vac[20A~25A]
मानकः आईईसी 60127-2/वी
मान्यताः cURus,VDE,CQC,TUV,PSE,CCC,KC,BSI,SEMKO
सामग्री: खोल - सिरेमिक ट्यूब, धातु टोपी - निकेल-प्लेटेड पीतल, सीसा टोपी - निकेल-प्लेटेड टोपी, टिन-प्लेटेड तांबा तार
ऑपरेटिंग तापमानः -55°C ~ +125°C
वेल्डेबिलिटीः 260°C≤5 सेकंड (वेव वेल्डिंग);350°C≤3 सेकंड (मैनुअल वेल्डिंग)
वेल्डिंग तापमान असर क्षमताः 260°C, 10 सेकंड;280°C, 5 सेकंड;
भंडारण की स्थितिः +10°C ~ +60°C; वार्षिक औसत सापेक्ष आर्द्रता 75% से कम है, और सापेक्ष आर्द्रता अधिकतम 30 दिनों के लिए 95% तक पहुंचती है

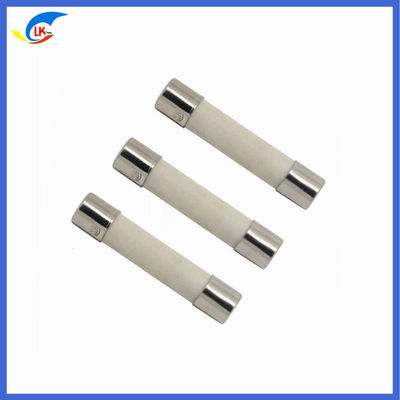

5x20 मिमी समय विलंब सिरेमिक ट्यूब फ्यूज
| समय बनाम वर्तमान विशेषताएंःआईईसी 60127-2/वी | |||||
| नामित धारा | 150% | 210% | २७५% | ४००% | 1000% |
| 500mA~800mA | >1 घंटा | <30 मिनट | 250ms~80 s | 50 ms~5 s | 5 एमएस~150 एमएस |
| 1.00A~3.15A | >1 घंटा | <30 मिनट | 750ms~80s | 95 एमएस~5 एस | 10 एमएस~150 एमएस |
| 4.00A~10.00A | >1 घंटा | <30 मिनट | 750ms~80s | 150 एमएस~5 एस | 10 एमएस~150 एमएस |
| 12.00A~25.00A | >30 मिनट | <30 मिनट | 750ms~80s | 150 ms~8 s | 10 एमएस~150 एमएस |
|
एम्प कोड |
रेटेड वर्तमान |
मैक्स. वोल्टेज |
वोल्टेज गिराना अधिकतम ((mV) |
अधिकतम शक्ति विसर्जन |
ठंडी हवाओं का प्रतिरोध (mΩ) |
नाममात्र पिघलना मैं2t(A2सेक) |
टूटना क्षमता |
अनुमोदन | ||||||||
| वीडीई | सीसीसी | कौरस | पीएसई | CQC | SEMKO | बीएसआई | केसी | टीयूवी | ||||||||
| 0500 | 500 एमए | 125 वी एसी 250 वी एसी |
850 | 1.6 | 450 | 0.16 |
15KA@125V AC 1500A@250V AC |
● | ● | ● | ○ | ○ | ○ | ○ | ○ | ○ |
| 0630 | 630 एमए | 650 | 1.6 | 320 | 0.774 | ● | ● | ● | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 0800 | 800 एमए | 500 | 1.6 | 230 | 1.44 | ● | ● | ● | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 1100 | 1.00A | 350 | 2.5 | 150 | 3.42 | ● | ● | ● | ● | ○ | ● | ● | ● | ○ | ||
| 1125 | 1.25A | 300 | 2.5 | 125 | 1.86 | ● | ● | ● | ● | ○ | ● | ● | ● | ○ | ||
| 1160 | 1.60A | 200 | 2.5 | 65.0 | 5.76 | ● | ● | ● | ● | ○ | ● | ● | ● | ○ | ||
| 1200 | 2.00A | 190 | 2.5 | 56.5 | 4.84 | ● | ● | ● | ● | ○ | ● | ● | ● | ○ | ||
| 1250 | 2.50A | 180 | 2.5 | 40.0 | 9.61 | ● | ● | ● | ● | ○ | ● | ● | ● | ○ | ||
| 1315 | 3.15A | 140 | 4 | 30.0 | 15.21 | ● | ● | ● | ● | ○ | ● | ● | ● | ○ | ||
| 1400 | 4.00A | 100 | 4 | 23.0 | 25 | ● | ● | ● | ● | ○ | ● | ● | ● | ○ | ||
| 1500 | 5.00A | 100 | 4 | 15.0 | 49 | ● | ● | ● | ● | ○ | ● | ● | ● | ○ | ||
| 1630 | 6.30A | 100 | 4 | 12.1 | 110 | ● | ● | ● | ● | ○ | ● | ● | ● | ○ | ||
| 1800 | 8.00A | 100 | 4 | 8.70 | 144 | ● | ● | ● | ● | ○ | ● | ● | ● | ○ | ||
| 2100 | 10.00A | 100 | 4 | 6.80 | 361 | ● | ● | ● | ● | ○ | ● | ● | ● | ○ | ||
| 2120 | 12.00A | 100 | 4 | 5.40 | 462 | ○ | ○ | ● | ○ | ○ | ○ | ○ | ○ | ● | ||
| 2125 | 12.50A | 100 | 4 | 5.00 | 484 | ○ | ○ | ● | ○ | ● | ○ | ○ | ○ | ● | ||
| 2150 | 15.00A | 100 | 4 | 3.80 | 992 | ○ | ○ | ● | ○ | ○ | ○ | ○ | ○ | ● | ||
| 2160 | 16.00A | 100 | 4 | 3.44 | 1090 | ○ | ○ | ● | ○ | ● | ○ | ○ | ○ | ● | ||
| 2200 | 20.00A | 100 | 4 | 2.40 | 2025 | 400A@125V AC 200A@250V AC |
○ | ○ | ● | ○ | ○ | ○ | ○ | ○ | ○ | |
| 2250 | 25.00A | 100 | 4 | 1.90 | 3364 | ○ | ○ | ● | ○ | ○ | ○ | ○ | ○ | ○ | ||
नोट: (1) 23°C (73.4°F) के परिवेश तापमान पर अनुमेय निरंतर कार्य करंट ≤100% है
(2) 125V और 250V पर cURus प्रमाणन; अन्य केवल 250V पर प्रमाणन।
(3) I2T की गणना के लिए प्रयुक्त वर्तमान मूल्यों को 8ms ~ 10ms की मानक सीमा के भीतर होना चाहिए।
