उत्पाद विवरण:
|
| उत्पाद का नामः: | तार घाव प्रतिरोधी फ्यूज | टर्मिनल फॉर्म:: | पी फॉर्म और एम फॉर्म, एफ फॉर्म |
|---|---|---|---|
| सहिष्णुताः: | एफ ± 1% जी ± 2% जे ± 5% के ± 10% | प्रकारः: | आरएक्सएफ21, एनआरएक्सएफ21 |
| रेटेड वाट क्षमता:: | 1/4W-5WS | शरीर:: | कोटिंग ग्रे |
| प्रतिरोध सीमा:: | 0.01Ω-1KΩ | आकार:: | प्रतिरोधक |
| ऑपरेटिंग तापमानः: | -50°C ∼155°C | पैकिंग:: | थोक या टेपिंग |
| उच्च प्रकाश:: | 1 वाट प्रतिरोधक फ्यूज, 1K ओम प्रतिरोधक फ्यूज | ||
| प्रमुखता देना: | वायरवॉल्ड रेसिस्टर फ्यूज,ग्रे वायरवॉल्ड प्रतिरोधक फ्यूज,सिरेमिक इन्सुलेटेड वायरवॉल्ड रेजिस्टर फ्यूज |
||
1/2W 1/3W 1/4W 1/8W 1WS 1W 2WS 2W 3WS KNP NKNP FRKNP रंग कोड वायरवॉल्ड वायरवॉल्ड प्रतिरोध फ्यूज
भाग संख्या
| RXF21 | 10W | पी ((एम.एफ.) | T-2 ((±350PPM/ °C) | ओ | J ((± 5 %) | ||||||||||||||||||||||||||||||||||||||||||||||
| प्रकार | दर | टर्मिनल फॉर्म | विशेषता | नाममात्र | सहिष्णुता | ||||||||||||||||||||||||||||||||||||||||||||||
| वाट क्षमता | प्रतिरोध | ||||||||||||||||||||||||||||||||||||||||||||||||||
प्रकार
1वायर वेल्ड रेजिस्टोर को ₹RXF21 कहा जाता है
2वायर वेल्ड रेजिस्टोर को ₹NRXF21 कहा जाता है
नामित वाट
¥W ¥ द्वारा दर्शाया गया है, जैसे 1/2W, 1W, 2W,__ 40W।
टर्मिनल फॉर्म
टर्मिनल के आकार पर, इसमें पी फॉर्म और एम फॉर्म, एफ फॉर्म है
सहिष्णुता
इसे कमरे के तापमान पर ब्रिज पद्धति द्वारा मापा जाता है और एक बड़े अक्षर से व्यक्त किया जाता है।
F ± 1% G ± 2% J ± 5% K ± 10%
रेटिंग
| रेटेड wअटाज | अधिकतम उपयोग वोल्टेज | अधिकतम उपयोग भार वोल्टेज | इन्सुलेशन और संपीड़न | |||||||||||||||||||||||||||||||||||||||||||
| 1/4W | 300 वी | 600 वी | 300 वी | |||||||||||||||||||||||||||||||||||||||||||
| 1/2W 1/2WS | 300 वी | 600 वी | 300 वी | |||||||||||||||||||||||||||||||||||||||||||
| 1W/1WS | 400 वी | 700 वी | ३५० वी | |||||||||||||||||||||||||||||||||||||||||||
| 2W/2WS | 400 वी | 700 वी | 500 वी | |||||||||||||||||||||||||||||||||||||||||||
| 3WS/3W | 600 वी | 800 वोल्ट | 500 वी | |||||||||||||||||||||||||||||||||||||||||||
| 5WS | 600 वी | 1000V | 500 वी | |||||||||||||||||||||||||||||||||||||||||||
| शक्ति | आयाम ((मिमी) | प्रतिरोध | |||||||||||||||||||||||||||||||||||||||||||||||||||
| रेटिंग | L | D | H | d ± 0.05 | डायलेक्ट्रिक | रेंज | |||||||||||||||||||||||||||||||||||||||||||||||
| साथ-साथ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4W/1/2WS | 6.0 | ±0.5 | 2.3±0.5 | 27 | ±20 | 0.4 | 300 | 0.01Ω-100Ω | |||||||||||||||||||||||||||||||||||||||||||||
| 1/2W/1WS | 9.2 | ±0.5 | 3.2 | ±0.5 | 26 | ±20 | 0.50 | 300 | 0.01Ω-100Ω | ||||||||||||||||||||||||||||||||||||||||||||
| 1W/2WS | 11.5 | ± 10 | 4.5 | ±0.5 | 30 | ±20 | 0.60 | 350 | 0.01Ω-360Ω | ||||||||||||||||||||||||||||||||||||||||||||
| 2W/3WS | 15.5 | ± 10 | 5.0 | ±0.5 | 33 | ±20 | 0.65 | 500 | 0.01Ω-470Ω | ||||||||||||||||||||||||||||||||||||||||||||
| 3W/5WS | 17.0 | ± 10 | 6.5 | ±0.5 | 32 | ±20 | 0.70 | 500 | 0.01Ω-1KΩ | ||||||||||||||||||||||||||||||||||||||||||||
| रंग | महत्वपूर्ण | 2nd महत्वपूर्ण | गुणक | सहिष्णुता | |||||||||||||||||||||||||||||||||||||||||
| चांदी | 0.01 | ±१०% ((K) | |||||||||||||||||||||||||||||||||||||||||||
| स्वर्ण | 0.1 | ±5% ((J) | |||||||||||||||||||||||||||||||||||||||||||
| काला | 0 | 0 | 1 | ||||||||||||||||||||||||||||||||||||||||||
| ब्राउन | 1 | 1 | 10 | ±1% ((F) | |||||||||||||||||||||||||||||||||||||||||
| लाल | 2 | 2 | 100 | ±2% ((G) | |||||||||||||||||||||||||||||||||||||||||
| गुलाबी | 3 | 3 | 1K | ||||||||||||||||||||||||||||||||||||||||||
| पीला | 4 | 4 | 10K | ||||||||||||||||||||||||||||||||||||||||||
| हरी | 5 | 5 | 100K | ±0. 5% ((D) | |||||||||||||||||||||||||||||||||||||||||
| नीला | 6 | 6 | 1M | ±0.25% ((C) | |||||||||||||||||||||||||||||||||||||||||
| बैंगनी | 7 | 7 | 10M | ±0.1% ((B) | |||||||||||||||||||||||||||||||||||||||||
| ग्रे | 8 | 8 | |||||||||||||||||||||||||||||||||||||||||||
| सफेद | 9 | 9 | |||||||||||||||||||||||||||||||||||||||||||
नोटः शरीर कोटिंग ग्रे.

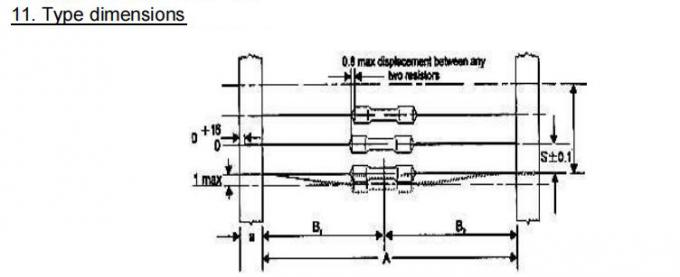

| शैली | आयाम ((मिमी) | |||||||||||||||||||||||||||||||||||||||||||||||||
| सामान्य | लघु | अ | A±1.5 | बी1-बी2 | S ((स्पैसिंग) | |||||||||||||||||||||||||||||||||||||||||||||
| TYPE-1/4W | TYPE1/2WS | 6±05 | 52.0 | 1.2 | 5 | |||||||||||||||||||||||||||||||||||||||||||||
| 26.0 | 1.0 | |||||||||||||||||||||||||||||||||||||||||||||||||
| TYPE-1/2W | TYPE1WS | 6±05 | 52.0 | 1.2 | 5 | |||||||||||||||||||||||||||||||||||||||||||||
| TYPE1W | TYPE2WS | 6±05 | 52/63/73 | 1.5 | 5 | |||||||||||||||||||||||||||||||||||||||||||||
| TYPE2W | TYPE3WS | 6±05 | 52/63/73 | 1.5 | 10 | |||||||||||||||||||||||||||||||||||||||||||||
| TYPE3W | TYPE5WS | 6±05 | 73.0 | 1.5 | 10 | |||||||||||||||||||||||||||||||||||||||||||||
| TYPE5W | 6±05 | 73.0 | 1.5 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||
| वाट्स | आयाम (मिमी) | ||||||||||||||||||||||||||||||||||||||||||||||
| L | P±10 | D | d±0.05 | एच±1.0 | |||||||||||||||||||||||||||||||||||||||||||
| 1/4W/1/2WS | 6.0±0.5 | 10 | 2.3±0.3 | 0.40 | 10 | ||||||||||||||||||||||||||||||||||||||||||
| 1/2W/1WS | 9.2±0.5 | 12.5 | 3.2±0.3 | 0.50 | 10 | ||||||||||||||||||||||||||||||||||||||||||
| 1W/2WS | 11.0±10 | 15 | 4.5±0.5 | 0.60 | 12.5 | ||||||||||||||||||||||||||||||||||||||||||
| 2W/3WS | 15.0±10 | 20 | 5.0±0.5 | 0.70 | 15.0 | ||||||||||||||||||||||||||||||||||||||||||
| 3W/5WS | 17.0±10 | 23 | 6.0±0.5 | 0.75 | 15.0 | ||||||||||||||||||||||||||||||||||||||||||
| वाट्स | आयाम (मिमी) | ||||||||||||||||||||||||||||||||||||||||||||||
| L | P±10 | D | d±0.05 | एच±1.0 | |||||||||||||||||||||||||||||||||||||||||||
| 1/4W/1/2WS | 6.0±0.5 | 10 | 2.3±0.3 | 0.40 | 10 | ||||||||||||||||||||||||||||||||||||||||||
| 1/2W/1WS | 9.2±0.5 | 12.5 | 3.2±0.3 | 0.50 | 10 | ||||||||||||||||||||||||||||||||||||||||||
| 1W/2WS | 11.0±10 | 15 | 4.5±0.5 | 0.60 | 12.5 | ||||||||||||||||||||||||||||||||||||||||||
| 2W/3WS | 15.0±10 | 20 | 5.0±0.5 | 0.70 | 15.0 | ||||||||||||||||||||||||||||||||||||||||||
| 3W/5WS | 17.0±10 | 23 | 6.0±0.5 | 0.75 | 15.0 | ||||||||||||||||||||||||||||||||||||||||||
| वाट्स | आयाम (मिमी) | |||||||||||||||||||||||||||||||||||||||||||||||||
| L | P±10 | D | d±0.05 | h±1.0 | एच±1.0 | इमेक्स | ||||||||||||||||||||||||||||||||||||||||||||
| 1/4W/1/2WS | 6.0±0.5 | 6 | 2.3±0.3 | 0.40 | 5.0 | 14 | 3 | |||||||||||||||||||||||||||||||||||||||||||
| 1/2W/1WS | 9.2±0.5 | 6 | 3.2±0.3 | 0.50 | 5.0 | 18 | 3.5 | |||||||||||||||||||||||||||||||||||||||||||
| 1W/2WS | 11.0±10 | 6 | 4.0±0.5 | 0.60 | 5.0 | 20 | 3.5 | |||||||||||||||||||||||||||||||||||||||||||
| 2W/3WS | 15.0±10 | 6 | 5.0±0.5 | 0.70 | 5.0 | 25 | 3.5 | |||||||||||||||||||||||||||||||||||||||||||
| 3W/5WS | 17.0±10 | 6 | 6.0±0.5 | 0.75 | 5.0 | 30 | 3.5 | |||||||||||||||||||||||||||||||||||||||||||

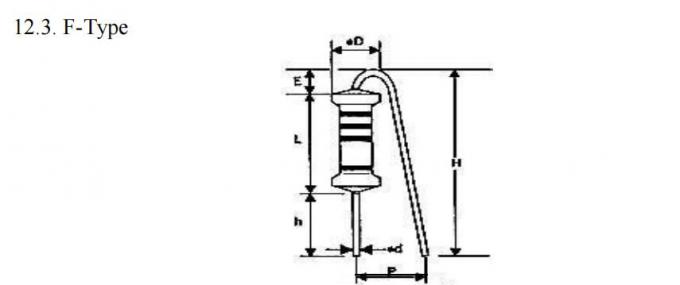

| वाट्स | आयाम ((मिमी) | |||||||||||||||||||||||||||||||||||||||||||
| L | P±10 | D | d±0.05 | h+1/-0 | एच±1.0 | इमेक्स | ||||||||||||||||||||||||||||||||||||||
| 1/2W/1WS | 9.2±0.5 | 6 | 3.2±0.3 | 0.50 | 5 | 18 | 3.5 | |||||||||||||||||||||||||||||||||||||
| 1W/2WS | 11.0±10 | 6 | 4.0±0.5 | 0.60 | 5 | 20 | 3.5 | |||||||||||||||||||||||||||||||||||||
| 2W/3WS | 15.0±10 | 6 | 5.0±0.5 | 0.65 | 5 | 25 | 3.5 | |||||||||||||||||||||||||||||||||||||
| 3W | 17.0±10 | 6 | 6.0±0.5 | 0.70 | 5 | 30 | 3.5 | |||||||||||||||||||||||||||||||||||||
| प्रकार | वाट्स | W(mm) | H(mm) | L ((मिमी) | Q,TY ((pcs) | ||||||||||||||||||||||||||||||||||||||||||||
| टी-52 | 1/2W/ 1WS | 73 | 57 | 255 | 2000 | ||||||||||||||||||||||||||||||||||||||||||||
| टी-52/टी-63/टी-73 | 1W/ 2WS | 92 | 83 | 267 | 1000 | ||||||||||||||||||||||||||||||||||||||||||||
| 2WS/ 3WS | 92 | 100 | 267 | 1000 | |||||||||||||||||||||||||||||||||||||||||||||
| टी-73 | 3W/5WS | 92 | 83 | 267 | 500 | ||||||||||||||||||||||||||||||||||||||||||||
| वाट्स | प्रकार | L ((मिमी) | W(mm) | H(mm) | POLY BOG | बॉक्स (पीसी) | ||||||||||||||||||||||||||||||||||||||||||
| मोल्डिंग | ||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2W | 1WS | पी | 250 | 140 | 67 | 500 | 5000 | |||||||||||||||||||||||||||||||||||||||||
| मोल्डिंग | ||||||||||||||||||||||||||||||||||||||||||||||||
| 1W | 2WS | पी | 250 | 140 | 67 | 200 | 2000 | |||||||||||||||||||||||||||||||||||||||||
| मोल्डिंग | ||||||||||||||||||||||||||||||||||||||||||||||||
| 2W | 3WS | पी | 250 | 140 | 67 | 200 | 1000 | |||||||||||||||||||||||||||||||||||||||||
| मोल्डिंग | ||||||||||||||||||||||||||||||||||||||||||||||||
| 3W/5WS | पी | 250 | 140 | 67 | 100 | 1000 | ||||||||||||||||||||||||||||||||||||||||||
| मोल्डिंग | ||||||||||||||||||||||||||||||||||||||||||||||||
| मोल्डिंग | ||||||||||||||||||||||||||||||||||||||||||||||||
