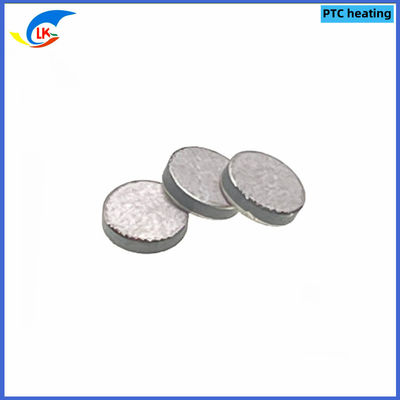

2800-5600 ओम 208 डिग्री सेल्सियस 230V सिल्वर लेपित पीटीसी थर्मिस्टोर चिप 8*3 मिमी गोल हीटिंग तत्व
हीटिंग के लिए पीटीसी थर्मिस्टोर.pdf
1नाम और विनिर्देशः पीटीसी थर्मिस्टोर Φ8*3 2800-5600Ω (230°C)
2·उत्पाद का स्वरूपः
2.1 रूपरेखा चित्रः (इकाई: मिमी)
| बाहरी व्यास ((D) |
मोटाई ((T) |
| 8.0±0.2 मिमी |
2.0±0.05 मिमी |
3·तकनीकी आवश्यकताएं और निरीक्षण के तरीके
3.1 नियमित निरीक्षण के आइटम
| पद |
तकनीकी संकेत |
परीक्षण विधि |
| उपस्थिति |
समान रंग, कोई दरारें नहीं, कोई खोए हुए कोने नहीं |
दृश्य निरीक्षण |
| आयाम: |
ऊपर की तस्वीर देखें। |
माइक्रोमीटर, सटीकता 0.01 मिमी |
| सतह का तापमान |
208°C±5°C |
इन्फ्रारेड सतह तापमान परीक्षक, परीक्षण वोल्टेज 220V |
| सामान्य तापमान प्रतिरोध |
2800-5600Ω |
25°C±2°C पर 1 घंटे से अधिक समय तक रखें और प्रतिरोध मीटर से परीक्षण करें। |
| इलेक्ट्रोड: |
चांदी का इलेक्ट्रोड, समान रंग, किनारे पर कोई चांदी नहीं लटक रही है। |
दृश्य निरीक्षण |
3.2 विश्वसनीयता परीक्षण
| पद |
तकनीकी संकेत |
परीक्षण विधि |
| इलेक्ट्रोड आसंजन |
स्थिर है और इसके छीलने का कोई निशान नहीं है। |
इलेक्ट्रोड पर चिपकने के बाद टेप को जल्दी से उतार दें और इलेक्ट्रोड की सतह की स्थिति का निरीक्षण करें। |
|
इलेक्ट्रोड की उम्र
प्रदर्शनः
|
इलेक्ट्रोड गिर नहीं है,
या पाउडर।
|
48 घंटे तक लगातार 28Vac वोल्टेज लगाएं, फिर मेडिकल टेप का उपयोग करके इलेक्ट्रोड को मजबूती से चिपकाएं और फिर इलेक्ट्रोड की सतह की स्थिति का निरीक्षण करने के लिए इसे जल्दी से छील लें। . |
| जीवन काल |
≤±50% |
सामान्य तापमान पर, 14Vac वोल्टेज, समय 1000h, परीक्षण प्रतिरोध परिवर्तन दर। |
| वोल्टेज का सामना करना |
कोई टूटना, कोई टूटना,
|
कोई विरूपण या इलेक्ट्रोड उन्मूलन घटना नहीं है। परीक्षण करने के लिए एक प्रतिरोध वोल्टेज परीक्षक का उपयोग करें, सीधे 12Vac, 30S से कनेक्ट करें और फिरवोल्टेज को 60Vac तक बढ़ाएं और इसे 3 मिनट तक बनाए रखें।
परिवेश का तापमान 25±15°C
|
4 उपयोग करते समय सावधानियां
4.1 उपयोग का माहौल
तापमानः 0°C+45°C
सापेक्ष आर्द्रताः ≤95% (25°C)
वायुमंडलीय दबावः 70~106Kpa, कोई हानिकारक गैसें नहीं (जैसे कि कम करने वाली गैसें, संक्षारक गैसें आदि)
4.2 पीटीसी का उपयोग निर्दिष्ट वोल्टेज और आवृत्ति के तहत किया जाना चाहिए।
± 10%
5भंडारण
परिवेश का तापमानः -25 ~ +45°C
सापेक्ष आर्द्रताः 50% से अधिक नहीं
आसपास का वातावरणः कोई संक्षारक गैस जैसे एसिड और क्षार नहीं
हीटिंग के लिए पीटीसी थर्मिस्टोर
--कम वोल्टेज उपयोग प्रकार
--उच्च वोल्टेज उपयोग प्रकार
श्रेणी
हीटिंग के लिए पीटीसी थर्मिस्टोर
उत्पाद का वर्णन
आवेदन
•कार उद्योग
◆ इलेक्ट्रिक वाहनों के लिए केबिन हीटिंग सिस्टम
◆ डीजल से प्रीहीटिंग और फिल्टर हीटिंग
◆ क्रैंककेस निकास प्रणाली को गर्म करना
◆ विंडशील्ड वाशर नोजल हीटिंग
◆ इलेक्ट्रिक वाहन बैटरी पैक का निरंतर तापमान
•घरेलू उद्योग
◆ वाशिंग मशीन के दरवाजे के ताले और थर्मोस्टैट के द्विधातु टुकड़े को गर्म करना
◆ गर्म हवा
◆ मच्छरों को दूर करने वाले दवा और इत्र वाष्पीकरण करने वाले उपकरण को गर्म करना
◆ चिकित्सा उपकरणों को गर्म करना
◆ तेल बर्नर का तेल प्रीहीटिंग
◆ थर्मल एक्ट्यूएटर को गर्म करना
•अन्य
◆ ऑप्टिकल फाइबर संचार वितरकों का ताप
◆ कैमरे के लेंस को गर्म करना
◆सोल गन और प्लास्टिक वेल्डिंग का हीटिंग
विशेषताएं
◆ उत्कृष्ट जीवन प्रत्याशा, सामान्य परिचालन स्थितियों में निकेल-क्रोमियम हीटर की तुलना में अधिक जीवन प्रत्याशा सुनिश्चित करती है
◆ हीटर तत्व में ही तापमान समायोजन और आत्म-नियंत्रण कार्य होते हैं
◆ एक दूसरे को जोड़ने या उपलब्ध स्ट्रोक विस्थापन प्राप्त करने के लिए द्विधातु प्लेटों के साथ संयुक्त
◆ कॉम्पैक्ट और हल्के घटकों के डिजाइन और आसान स्थापना के लिए आसान
◆ आग लगने का कोई खतरा नहीं
संरचना और मापदंड
मॉडल और पैरामीटर
◆ कम वोल्टेज का प्रयोग
| उत्पाद संख्या |
क्यूरी तापमान |
सतह का तापमान |
25°C शून्य शक्ति प्रतिरोधक |
ऑपरेटिंग वोल्टेज |
अधिकतम वोल्टेज |
आकार |
| Tc(°C) |
Ts(±10°C) |
(Ω) |
Vr ((V) |
Vmax(V) |
डी/एल ((मिमी) |
d/W(mm) |
T(मिमी) |
| MZ4X1Φ190415-2R0□9/40 |
0 |
40 |
2 |
9 |
18 |
Φ19.0 |
Φ4.3 |
1.5 |
| MZ4P4S1210-9R0□V12/70 |
40 |
70 |
9 |
12 |
30 |
Φ120 |
- |
1 |
| MZ4P6S1210-9R0□V12/80 |
60 |
80 |
9 |
12 |
30 |
Φ120 |
- |
1 |
| MZ4P8S1210-9R0□V12/95 |
80 |
95 |
9 |
12 |
30 |
Φ120 |
- |
1 |
| MZ4P9S0825-360□V24/115 |
90 |
115 |
36 |
24 |
30 |
Φ8.5 |
- |
2.5 |
| MZ4X0S0815-180□V24/120 |
100 |
120 |
18 |
24 |
30 |
Φ8.0 |
- |
1.5 |
| MZ4X1Φ160415□12/120 |
110 |
120 |
2.4 |
12 |
24 |
Φ160 |
Φ4.3 |
1.5 |
| MZ4X0S0815-100□V24/125 |
100 |
125 |
10 |
24 |
30 |
Φ8.0 |
- |
1.5 |
| MZ4X2S1210-9R0□V12/130 |
120 |
130 |
9 |
12 |
30 |
Φ120 |
- |
1 |
| MZ4X3S1215-3R0□V12/140 |
130 |
140 |
3 |
12 |
14 |
Φ120 |
- |
1.5 |
| MZ4X3S1215-1R5□V12/145 |
135 |
145 |
1.55 |
13.5 |
28 |
Φ120 |
- |
1.5 |
| MZ4X5S1216-2R0□V13/160 |
150 |
160 |
2 |
13.5 |
28 |
Φ120 |
- |
1.6 |
| MZ4X5S1210-9R0□V12/165 |
155 |
165 |
9 |
12 |
30 |
Φ120 |
- |
1 |
| MZ4X8S1210-9R0□V12/185 |
180 |
185 |
9 |
12 |
30 |
Φ120 |
- |
1 |
| MZ4X9S0820-100□V18/215 |
195 |
215 |
100 |
18 |
36 |
Φ8.0 |
- |
2 |
| MZ4Y4S1516-4R5□V13/250 |
240 |
250 |
4.5 |
13.5 |
24 |
Φ147 |
- |
1.65 |
| MZ4P8S350614-3R2□V12/110 |
80 |
110 |
3.2 |
12 |
20 |
35 |
6.2 |
1.4 |
| MZ4X3S221225-1R8□V14/145 |
135 |
145 |
1.88 |
14 |
18 |
22 |
12 |
2.5 |
| MZ4X3S341524-3R1□V24/145 |
135 |
145 |
3.13 |
24 |
36 |
34 |
15 |
2.4 |
| MZ4X2S350614-3R2□V12/145 |
120 |
145 |
3.2 |
12 |
20 |
35 |
6.2 |
1.4 |
| MZ4X4S281216-1R6□V14/150 |
140 |
150 |
1.65 |
13.5 |
28 |
28 |
12 |
1.65 |
| MZ4X4S360820-5R0□V24/150 |
140 |
150 |
5 |
24 |
36 |
36 |
8 |
2 |
| MZ4X5S300610-4R5□V14/160 |
150 |
160 |
4.5 |
13.5 |
24 |
30 |
5.8 |
1 |
| MZ4X5S160416-1R5□V12/165 |
155 |
165 |
1.5 |
12 |
24 |
16.5 |
4.5 |
1.65 |
| MZ4X6S341524-1R7□V12/170 |
160 |
170 |
1.7 |
12 |
24 |
34 |
15 |
2.4 |
| MZ4X6S300610-200□V48/170 |
160 |
170 |
20 |
48 |
60 |
30 |
5.8 |
1 |
| MZ4X7S300610-2R3□V12/180 |
170 |
180 |
2.35 |
12 |
24 |
30 |
5.8 |
1 |
| MZ4X7S300610-3R0□V12/180 |
170 |
180 |
3 |
12 |
24 |
30 |
5.8 |
1 |
| MZ4X6S350614-3R2□V12/180 |
160 |
180 |
3.2 |
12 |
20 |
35 |
6.2 |
1.4 |
| MZ4X8S350614-3R2□V12/200 |
180 |
200 |
3.2 |
12 |
20 |
35 |
6.2 |
1.4 |
| MZ4Y2S350614-6R4□V12/230 |
220 |
230 |
6.4 |
12 |
20 |
35 |
6.2 |
1.4 |
| टिप्पणी: |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| 1.□R25 M की विचलन सीमा दर्शाता हैः ±20% X: ±25% N: ±30% S: विशेष |
| |
|
|
|
|
|
|
|
|
| 2ऑपरेटिंग वोल्टेज 1.5-68V से चुना जा सकता है, और सतह तापमान 35-350°C से चुना जा सकता है |
| |
|
|
|
|
|
|
|
|
| 3. अन्य विनिर्देशों या मापदंडों अनुकूलित किया जा सकता है |
|
|
|
| |
|
|
|
|
|
|
|
|
| ◆ उच्च वोल्टेज का प्रयोग |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| उत्पाद संख्या |
क्यूरी तापमान |
सतह का तापमान |
25°C शून्य शक्ति प्रतिरोधक |
ऑपरेटिंग वोल्टेज |
अधिकतम वोल्टेज |
आकार |
| Tc(°C) |
Ts(±10°C) |
(Ω) |
Vr ((V) |
Vmax(V) |
डी/एल ((मिमी) |
W(mm) |
T(मिमी) |
| MZ4P5S1220-122□V230/100 |
50 |
100 |
1200 |
230 |
270 |
Φ11.8 |
- |
2 |
| MZ4P9S1220-122□V230/125 |
90 |
125 |
1200 |
230 |
270 |
Φ11.8 |
- |
2 |
| MZ4X2S1325-102□V110/135 |
120 |
135 |
1000 |
110 |
140 |
Φ13.0 |
- |
2.5 |
| MZ4X1S0803-422□V230/135 |
110 |
135 |
4200 |
230 |
270 |
Φ8.0 |
- |
3 |
| MZ4X1S1220-122□V230/140 |
110 |
140 |
1200 |
230 |
270 |
Φ11.8 |
- |
2 |
| MZ4X3S1220-122□V230/160 |
130 |
160 |
1200 |
230 |
270 |
Φ11.8 |
- |
2 |
| MZ4X5S0803-422□V230/170 |
150 |
170 |
4200 |
230 |
270 |
Φ8.0 |
- |
3 |
| MZ4X5S1220-122□V230/180 |
150 |
180 |
1200 |
230 |
270 |
Φ11.8 |
- |
2 |
| MZ4X8S0803-422□V230/200 |
180 |
200 |
4200 |
230 |
270 |
Φ8.0 |
- |
3 |
| MZ4Y2S0803-602□V230/235 |
220 |
235 |
6000 |
230 |
270 |
Φ8.0 |
- |
3 |
| MZ4Y3S0803-102□V230/240 |
230 |
240 |
1000 |
230 |
270 |
Φ8.0 |
- |
3 |
| MZ4P5S350620-701□V230/100 |
50 |
100 |
700 |
230 |
270 |
35 |
6.2 |
2 |
| MZ4P7S350620-701□V230/115 |
70 |
115 |
700 |
230 |
270 |
35 |
6.2 |
2 |
| MZ4X1S350620-701□V230/145 |
110 |
145 |
700 |
230 |
270 |
35 |
6.2 |
2 |
| MZ4X3S350620-701□V230/160 |
130 |
160 |
700 |
230 |
270 |
35 |
6.2 |
2 |
| MZ4X6S241520-302□V220/170 |
160 |
170 |
3000 |
220 |
480 |
24 |
15 |
2 |
| MZ4X6S241524-152□V360/170 |
160 |
170 |
1500 |
360 |
420 |
24 |
15 |
2.4 |
| MZ4X5S350620-701□V230/180 |
150 |
180 |
700 |
230 |
270 |
35 |
6.2 |
2 |
| MZ4X5S281221-302□V400/190 |
155 |
190 |
3000 |
400 |
600 |
28.8 |
12.4 |
2.1 |
| MZ4X8S350620-701□V230/205 |
180 |
205 |
700 |
230 |
270 |
35 |
6.2 |
2 |
| MZ4X9S291021-402□V350/215 |
190 |
215 |
4000 |
350 |
800 |
28.8 |
9.8 |
2.1 |
| MZ4X9S393126-151□V600/220 |
195 |
220 |
150 |
600 |
750 |
39.2 |
30.8 |
2.6 |
| MZ4Y2S393119-871□V350/240 |
220 |
240 |
875 |
350 |
450 |
39.2 |
30.8 |
1.9 |
| MZ4Y2S393125-871□V540/240 |
220 |
240 |
875 |
540 |
600 |
39.2 |
30.8 |
2.5 |
| MZ4Y2S350620-102□V230/240 |
220 |
240 |
1000 |
230 |
270 |
35 |
6.2 |
2 |
| MZ4Y7S350620-132□V230/280 |
270 |
280 |
1300 |
230 |
270 |
35 |
6.2 |
2 |
टिप्पणी:
1.□R25 M की विचलन सीमा दर्शाता हैः ±20% X: ±25% N: ±30% S: विशेष
2कार्यरत वोल्टेज 100-1000V से चुना जा सकता है और सतह तापमान 35-350°C से चुना जा सकता है
3. अन्य विनिर्देशों या मापदंडों अनुकूलित किया जा सकता है
कारखाने की शक्ति प्रदर्शनः
उत्पाद का वर्णन:
पीटीसी चिप एक प्रकार का स्थिर तापमान हीटिंग टुकड़ा है, जिसका व्यापक रूप से पीटीसी हीटर, पीटीसी स्टार्ट रिले चिप्स और पीटीसी स्टार्टर चिप्स में उपयोग किया जाता है। इसमें उत्कृष्ट प्रदर्शन और विश्वसनीय गुणवत्ता है।पीटीसी चिप की मुख्य विशेषता यह है कि इसका क्युरी तापमान (50°C-310°C) ±7°C है, और सतह तापमान सीमा (50°C-300°C) ± 10°C है। चिप का आयाम 5mm-20mm है, और नामित शून्य शक्ति प्रतिरोध 1Ω-10000Ω है। पीटीसी चिप उच्च दक्षता की विशेषता है,कम बिजली की खपत, तेजी से हीटिंग, और कोई चिंगारी खतरा नहीं है। यह पीटीसी हीटर, पीटीसी स्टार्ट रिले चिप्स और पीटीसी स्टार्टर चिप्स के लिए एक आदर्श उत्पाद है। पीटीसी चिप में थर्मल सदमे प्रतिरोध, थर्मल थकान प्रतिरोध,और लंबी सेवा जीवन.
विशेषताएं:
- उत्पाद का नामःपीटीसी चिप
- नामित शून्य शक्ति प्रतिरोधः1Ω-10000Ω
- वोल्टेज का प्रतिरोध करें ((Ub):20V-220V/60S
- सतह का तापमानः(50°C-300°C) ±10°C
- सामग्रीःसिरेमिक
- क्यूरी तापमानः(50°C-310°C) ± 7°C
- पीटीसी प्रारंभ रिले चिपःहाँ
- पीटीसी चिप:हाँ
- पीटीसी हीटिंग चिप:हाँ
तकनीकी मापदंडः
| नाम |
पीटीसी निरंतर तापमान हीटिंग टुकड़ा |
| वोल्टेज का प्रतिरोध करें ((Ub) |
20V-220V/60S |
| सतह का तापमान |
(50°C-300°C) ±10°C |
| सामग्री |
सिरेमिक |
| आयाम |
5 मिमी -20 मिमी |
| नामित शून्य शक्ति प्रतिरोध |
1Ω-10000Ω |
| क्यूरी तापमान |
(50°C-310°C) ± 7°C |
| कीवर्ड |
PTC स्टार्टर चिप, PTC चिप, PTC स्टार्ट रिले चिप |
अनुप्रयोग:
एलके-पीटीसी पीटीसी स्टार्टर चिप चीन में निर्मित 5 मिमी-20 मिमी के मॉडल नंबर के साथ एक सिरेमिक हीटर है।यह निरंतर तापमान हीटिंग प्रदान करने के लिए बनाया गया है और 20V-220V/60S के बीच वोल्टेज का सामना करने में सक्षम है. पीटीसी निरंतर तापमान हीटिंग टुकड़ा उच्च गुणवत्ता वाले सिरेमिक से बना है, और इसकी सतह का तापमान 50°C-300°C से लेकर, 1Ω-10000Ω के नामित शून्य-शक्ति प्रतिरोध के साथ हो सकता है।यह इसे विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है, जैसे एयरोस्पेस, मेडिकल, ऑटोमोटिव और अन्य इलेक्ट्रॉनिक्स। यह अन्य पीटीसी हीटर के लिए भी उपयुक्त है, जैसे पीटीसी सिरेमिक हीटर, पीटीसी हीटर, आदि।एलके-पीटीसी पीटीसी स्टार्टर चिप निरंतर हीटिंग प्रदान करने के लिए एक विश्वसनीय और टिकाऊ समाधान है.
अनुकूलन:
पीटीसी चिप के लिए अनुकूलित सेवा
ब्रांड नाम: LK-PTC
मॉडल संख्याः 5mm-20mm
उत्पत्ति का स्थान: चीन
नामः पीटीसी निरंतर तापमान हीटिंग टुकड़ा
आयामः 5 मिमी -20 मिमी
सामग्रीः सिरेमिक
नामित शून्य शक्ति प्रतिरोधः 1Ω-10000Ω
क्यूरी तापमानः (50°C-310°C) ±7°C
हम पीटीसी चिप, पीटीसी हीटर, पीटीसी सिरेमिक हीटर और निरंतर तापमान हीटिंग पीस के लिए अनुकूलित सेवा प्रदान करते हैं।
हम ब्रांड नाम एलके-पीटीसी के साथ पीटीसी चिप की पेशकश करते हैं, मॉडल संख्या 5 मिमी से 20 मिमी तक, चीन से मूल है। सामग्री सिरेमिक है, और नामित शून्य शक्ति प्रतिरोध 1Ω से 10000Ω है,और क्यूरी तापमान (50°C-310°C) ± 7°C है.
यदि आपके पास अनुकूलित पीटीसी चिप, पीटीसी हीटर, पीटीसी सिरेमिक हीटर और निरंतर तापमान हीटिंग पीस की कोई आवश्यकता है, तो कृपया अधिक जानकारी के लिए हमसे संपर्क करें।
पैकिंग और शिपिंगः
पीटीसी चिप के लिए पैकेजिंग और शिपिंगः
पीटीसी चिप को इसकी गुणवत्ता और अखंडता सुनिश्चित करने के लिए एक वैक्यूम सील पैकेज में पैक किया जाता है। यह सुरक्षित रूप से पैक किया जाता है और एक ट्रैकिंग नंबर के साथ भेजा जाता है ताकि ग्राहक हमेशा इसकी डिलीवरी की स्थिति से अवगत हों।सभी शिपमेंट बीमाकृत हैं और एक विश्वसनीय शिपिंग सेवा के माध्यम से वितरित किए जाते हैं.
अक्सर पूछे जाने वाले प्रश्न:
- प्रश्न: पीटीसी चिप का ब्रांड नाम क्या है?
- उत्तर: पीटीसी चिप का ब्रांड नाम एलके-पीटीसी है।
- प्रश्न: पीटीसी चिप का मॉडल नंबर क्या है?
- उत्तर: पीटीसी चिप का मॉडल नंबर 5 मिमी-20 मिमी है।
- प्रश्न: पीटीसी चिप का निर्माण कहाँ किया जाता है?
- उत्तर: पीटीसी चिप चीन में निर्मित है।
- प्रश्न: पीटीसी चिप का उद्देश्य क्या है?
- उत्तर: पीटीसी चिप का उपयोग विभिन्न प्रकार के इलेक्ट्रॉनिक उत्पादों के लिए अतिप्रवाह और अतितापमान सुरक्षा प्रदान करने के लिए किया जाता है।
- प्रश्न: पीटीसी चिप का उपयोग करने के क्या लाभ हैं?
- उत्तर: पीटीसी चिप विद्युत उपकरणों को नुकसान से बचाने में मदद करने के लिए अतिप्रवाह और अतितापमान की स्थितियों के खिलाफ विश्वसनीय, लंबे समय तक चलने वाली सुरक्षा प्रदान करता है।
